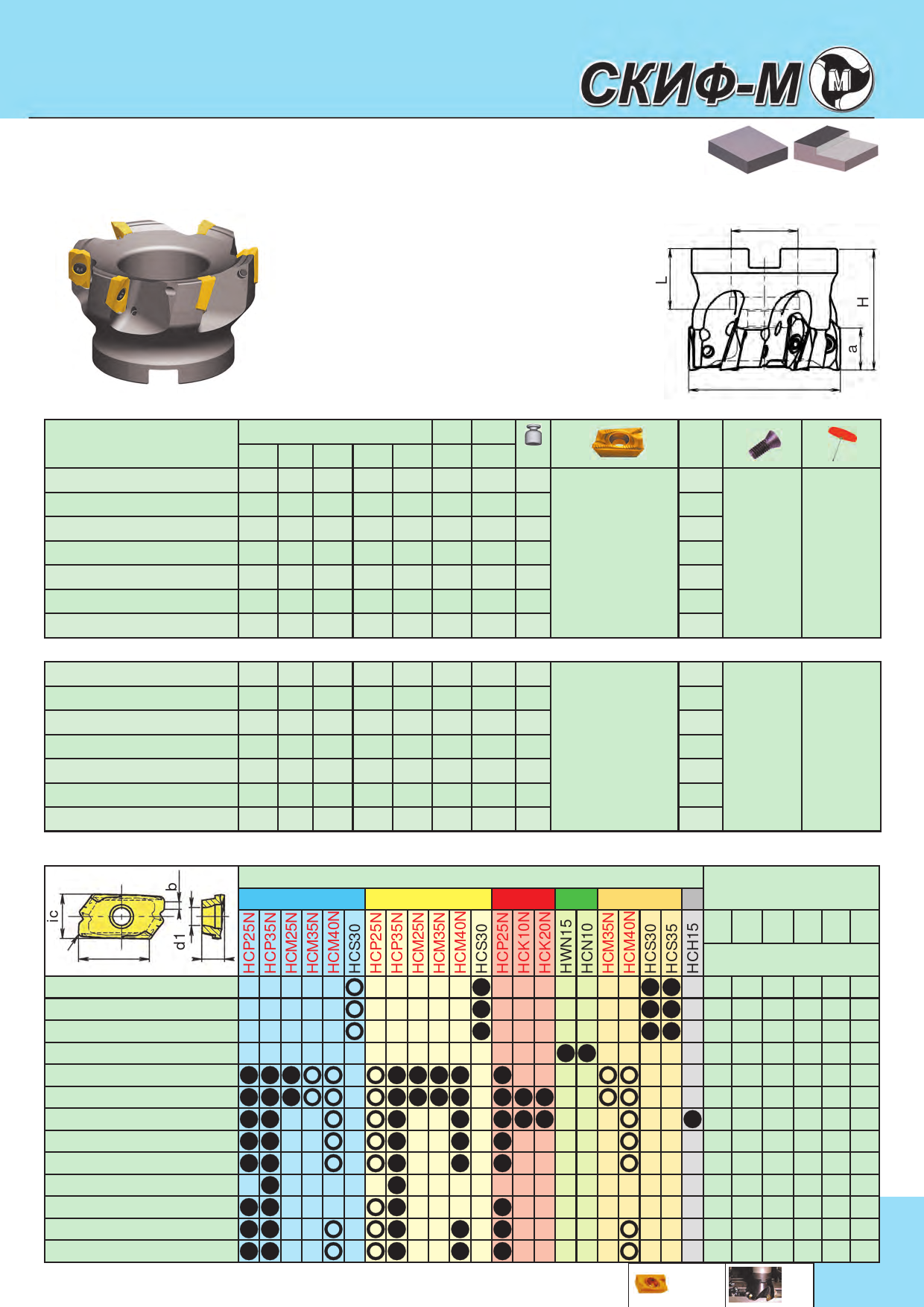

СКИФ-М Каталог инструмента 2015
для размещения заказа - info@skif-m-tools.ru
MT290
MT290...AD16-IK
Торцовые фрезы 90° с внутренним подводом СОЖ
d
*Положительная геометрия.
*Фрезерование плоскостей и уступов
на обрабатывающих центрах.
*Большая глубина резания.
*Низкие силы резания.
*Эффективная обработка стали и
высокопрочных материалов.
Нормальный шаг
Обозначение
MT290-040A16R03AD16-IK
MT290-050A22R04AD16-IK
MT290-063A22R05AD16-IK
MT290-080B27R06AD16-IK
MT290-100B32R07AD16-IK
MT290-125B40R08AD16-IK
MT290-160C40R10AD16-IK
Мелкий шаг
MT290-040A16R04AD16-IK
MT290-050A22R06AD16-IK
MT290-063A22R07AD16-IK
MT290-080B27R08AD16-IK
MT290-100B32R10AD16-IK
MT290-125B40R12AD16-IK
MT290-160C40R14AD16-IK
Размеры, мм
nmax
D a L H d Z RPM кг
40 14 19 40 16 3 22160 0,2
50 14 20 40 22 4 20320 0,3
63 14 20 40 22 5 18640 0,5
80 14 22 50 27 6 17040 0,9
100 14 25 50 32 7 15680 1,3
125 14 29 63 40 8 14320 2,5
160 14 31 63 40 10 13200 3,7
40 14 19 40 16 4 22160 0,2
50 14 20 40 22 6 20320 0,3
63 14 20 40 22 7 18640 0,5
80 14 22 50 27 8 17040 0,9
100 14 25 50 32 10 15680 1,3
125 14 29 63 40 12 14320 2,5
160 14 31 63 40 14 13200 3,7
ADKT1605..
ADKT1605..
Размеры пластин с другими сплавами, см стр. B6.
P
Марка твердого сплава
M KN
S
rI
ADKT160508ER-T
ADKT160532ER-T
ADKT160540ER-T
ADKT160508FN-AL
ADKT160508SR-SF
ADKT160508SR-SM
ADKT160508SR-SR
ADKT160512SR-SM
ADKT160516SR-SM
ADKT160520SR-SM
ADKT160520SR-SR
ADKT160530SR-SM
ADKT160540SR-SM
СКИФ-М
S
info@skif-m-tools.ru
www.skif-m-tools.ru
D
Глубина резания до 14 мм
Кол.
3
4
5
6 T400955-15
7
8
10
7015-T
5,5 Nm
4
6
7
8 T400955-15
10
12
7015-T
5,5 Nm
H Основные размеры
ic l S d1 r b
мм
9,3 14,0 5,56 4,4 0,8 1,6
9,3 14,0 5,56 4,4 3,2 1,9
9,3 14,0 5,56 4,4 4,0 1,2
9,3 14,0 5,56 4,4 0,8 1,6
9,3 14,0 5,56 4,4 0,8 1,6
9,3 14,0 5,56 4,4 0,8 1,6
9,3 14,0 5,56 4,4 0,8 1,6
9,3 14,0 5,56 4,4 1,2 1,2
9,3 14,0 5,56 4,4 1,6 0,8
9,3 14,0 5,56 4,4 2,0 0,6
9,3 14,0 5,56 4,4 2,0 1,6
9,3 14,0 5,56 4,4 3,0 -
9,3 14,0 5,56 4,4 4,0 -
