MT245WK
Торцовые фрезы с клиновым креплением для обработки чугуна

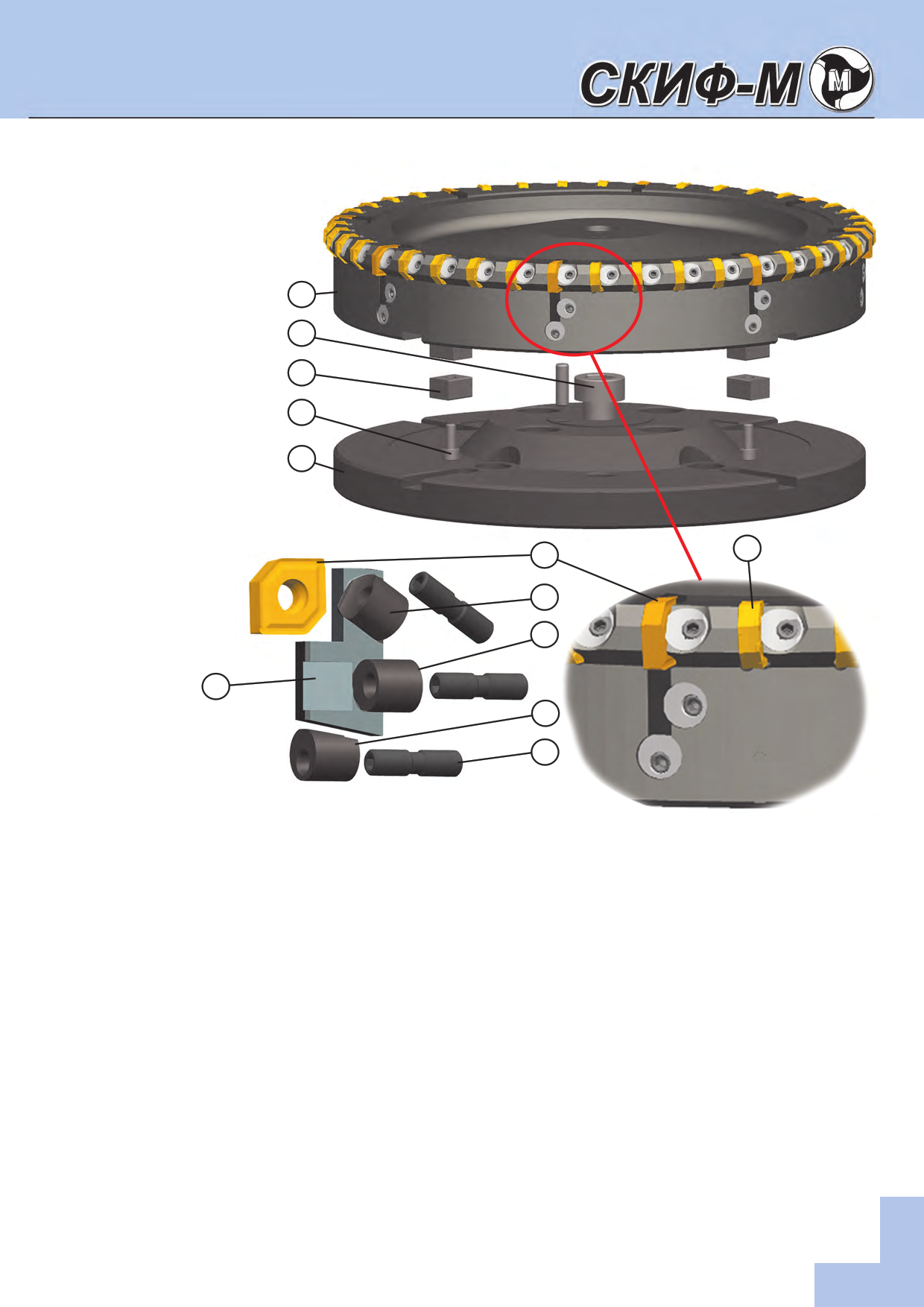

1. Кассета
2. Черновая пластина.
3. Зачищающая пластина.
4. Клин для крепления пластины.
5. Клин крепления кассеты.
6. Регулировочный клин.
7. Винт крепления клина.
8. Корпус фрезы.
9. Винт крепления корпуса.
10. Шпонка.
11. Винт крепления шпонки.
12. Базовый фланец.
8
9
10
11
12
32
4
5
1
6
7
Настройка торцовых фрез для обработки чугуна
Механизм настройки
С целью обеспечения высокого качества обработанной поверхности в конструкции фрез предусмотрены
специальные зачищающие пластины XOHT060620SR, устанавливаемые в регулируемые кассеты. Настройка
зачищающих пластин выполняется с помощью регулировочного клина.
Точная настройка фрезы
За нулевое положения индикатора принимается максимально выступающая на фрезе черновая пластина
OOKJ060608SR-GM, при этом зачищающие пластины должны выступать на 0,03 мм. Если значение не
совпадает, то необходимо провести настройку:
1. Ослабить клинья крепления зачищающей пластины и кассеты для перемещения их в процессе настройки.
2. Выдвинуть кассеты с зачищающими пластинами на 0,03 мм с помощью регулировочного клина.
3. Закрепить в поочередной последовательности кассету, затем пластину с усилием 7 Нм и еще раз проверить
выступание настроенной пластины с помощью индикатора, при необходимости повторить настройку.
4. Настроить все кассеты с зачищающими пластинами аналогично п. 3.
