Концевые фрезы для обработки
материалов группы N
MT100VE-AL

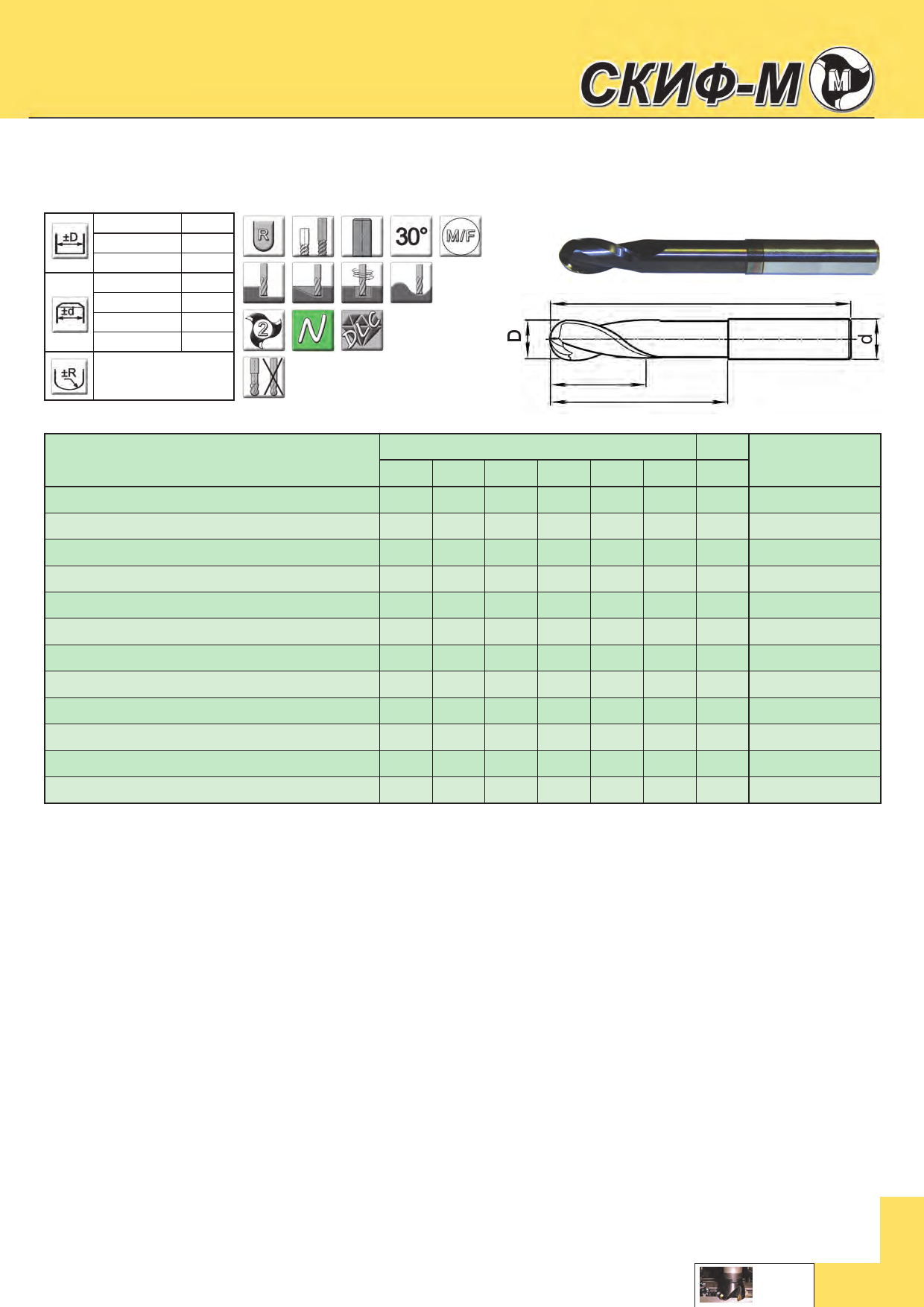

Концевые полушаровые фрезы с удлиненной рабочей частью с шейкой
диапазон
D 12
D > 12
4d6
8 d 10
12 d 16
20 d 25
мм
-0,02
-0,03
-0,008
-0,009
-0,011
-0,013
2-х зубые
L
± 0,015
Цилиндрический хвостовик DIN 1835A
Обозначение
MT100VE-003Z06R02-08-H039-L075-Al
MT100VE-004Z06R02-11-H039-L075-Al
MT100VE-005Z06R02-13-H039-L075-Al
MT100VE-006Z06R02-13-H039-L075-Al
MT100VE-008Z08R02-19-H054-L090-Al
MT100VE-010Z10R02-22-H060-L100-Al
MT100VE-012Z12R02-26-H055-L100-Al
MT100VE-014Z14R02-26-H105-L150-Al
MT100VE-016Z16R02-32-H102-L150-Al
MT100VE-018Z18R02-32-H102-L150-Al
MT100VE-020Z20R02-38-H110-L160-Al
MT100VE-025Z25R02-45-H104-L160-Al
D
3
4
5
6
8
10
12
14
16
18
20
25
a
H
Размеры, мм
d a LHR
6 8 75 39 1,5
6 11 75 39 2
6 13 75 39 2,5
6 13 75 39 3
8 19 90 54 4
10 22 100 60
5
12 26 100 55
6
14 26 150 105 7
16 32 150 102 8
18 32 150 102 9
20 38 160 110 10
25 45 160 104 12,5
Длинное исполнение
Z Код заказа
2 A-ANB203
2 A-ANB204
2 A-ANB205
2 A-ANB206
2 A-ANB208
2 A-ANB210
2 A-ANB212
2 A-ANB214
2 A-ANB216
2 A-ANB218
2 A-ANB220
2 A-ANB225
*Возможно изготовление фрез с цилиндрическим хвостовиком с лысками типа «Weldon» (DIN 1835B)
Код заказа для фрез с хвостовиком «Weldon» - ..A-ANB2...W, например: A-ANB212W
