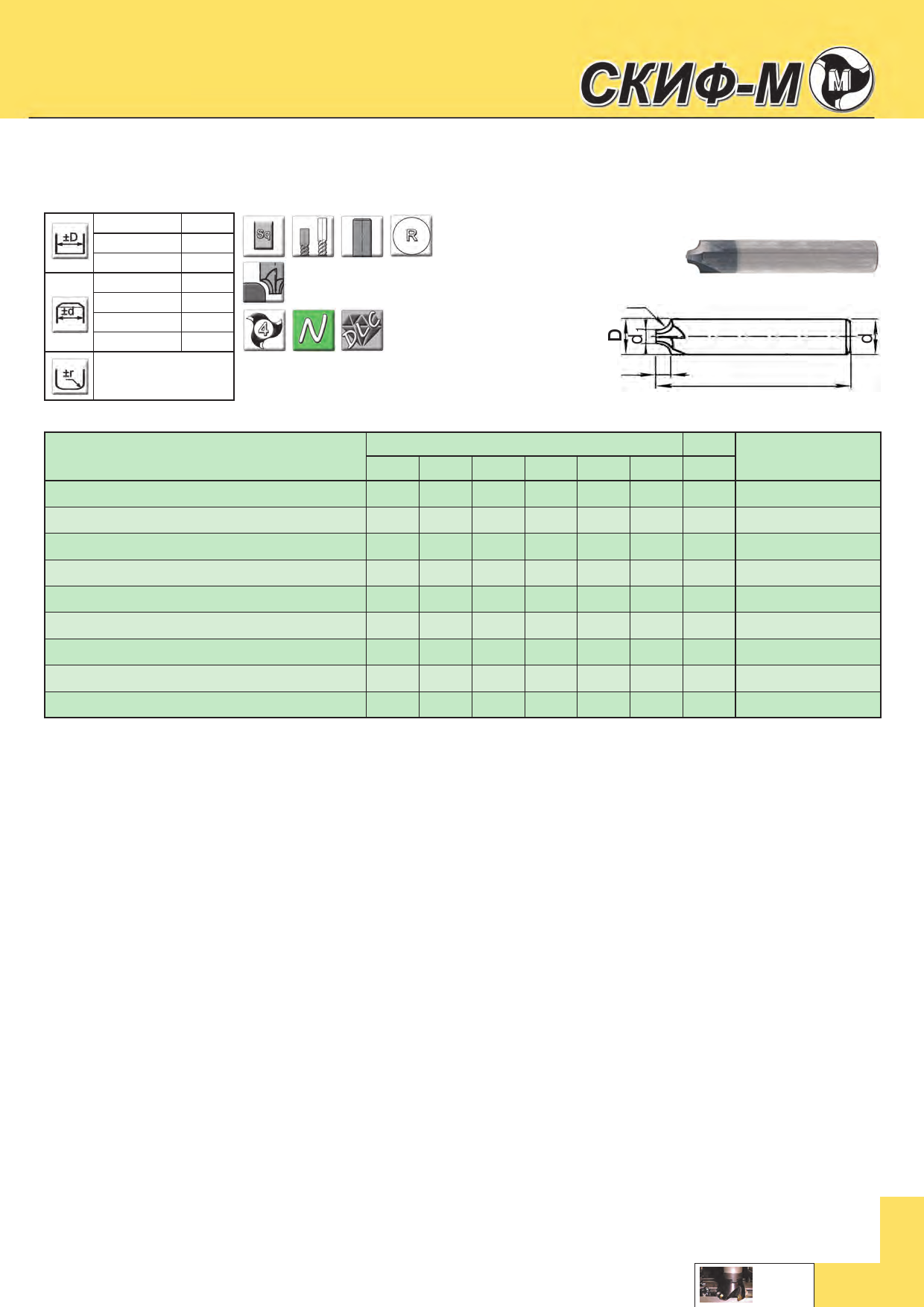

Концевые фрезы для обработки
материалов группы N
MT190VU-AL
Концевые фрезы для обработки наружнего радиуса
диапазон
D 12
D > 12
4d6
8 d 10
12 d 16
20 d 25
мм
-0,02
-0,03
-0,008
-0,009
-0,011
-0,013
± 0,015
r
a
4-х зубые
L
Цилиндрический хвостовик DIN 1835A
Обозначение
MT190VU-006Z06R04-r05-L057-Al
MT190VU-008Z08R04-r10-L063-Al
MT190VU-008Z08R04-r15-L063-Al
MT190VU-010Z10R04-r20-L072-Al
MT190VU-010Z10R04-r25-L072-Al
MT190VU-012Z12R04-r30-L083-Al
MT190VU-014Z14R04-r40-L083-Al
MT190VU-016Z16R04-r50-L092-Al
MT190VU-020Z20R04-r60-L104-Al
D
6
8
8
10
10
12
14
16
20
Размеры, мм
d a L d1
6 0,5 57 5
8 1 63 6
8 1,5 63 5
10 2 72 6
10 2,5 72
5
12 3 83 6
14 4 83 6
16 5 92 6
20 6 104 8
Нормальное исполнение
rZ
0,5 4
14
1,5 4
24
2,5 4
34
44
54
64
Код заказа
A-ASR406U-05
A-ASR408U-10
A-ASR408U-15
A-ASR410U-20
A-ASR410U-25
A-ASR412U-30
A-ASR414U-40
A-ASR416U-50
A-ASR420U-60
*Возможно изготовление фрез с цилиндрическим хвостовиком с лысками типа «Weldon» (DIN 1835B)
Код заказа для фрез с хвостовиком «Weldon» - A-ASR4...UW, например: A-ASR416UW-50
