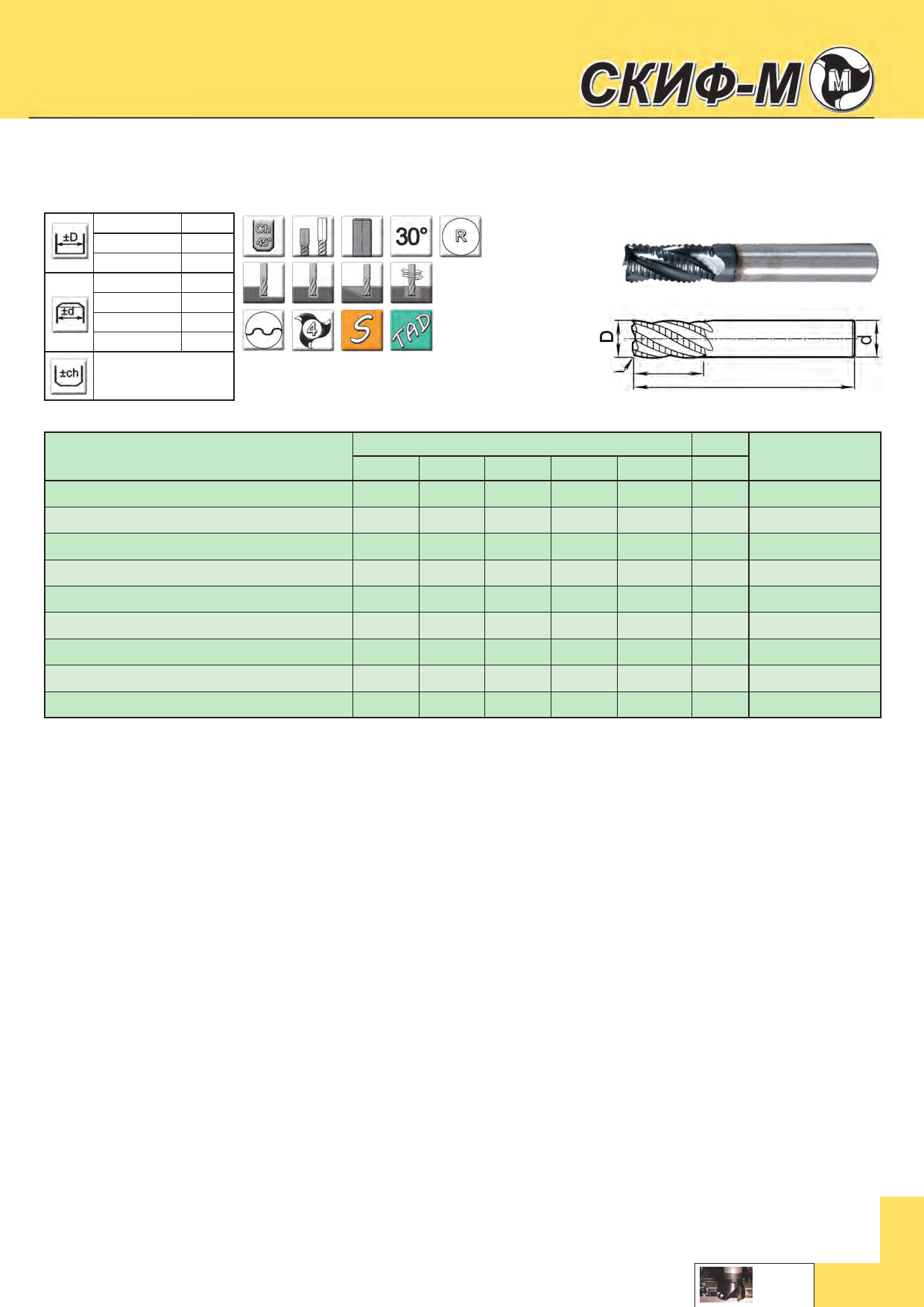

СКИФ-М Каталог инструмента 2015
для размещения заказа - info@skif-m-tools.ru
Концевые фрезы для обработки
материалов группы S
MT190YVB-T
Концевые черновые фрезы с центральным зубом
диапазон
D 12
D > 12
4d6
8 d 10
12 d 16
20 d 25
мм
-0,02
-0,03
-0,008
-0,009
-0,011
-0,013
+±00,,1015
4-х зубые
cx45o
a
L
Цилиндрический хвостовик DIN 1835A
Обозначение
MT190YVB-006Z06R04-13-L057-A030-T
MT190YVB-008Z08R04-19-L063-A030-T
MT190YVB-010Z10R04-22-L072-A030-T
MT190YVB-012Z12R04-26-L083-A050-T
MT190YVB-014Z14R04-26-L083-A050-T
MT190YVB-016Z16R04-32-L092-A050-T
MT190YVB-018Z18R04-32-L092-A050-T
MT190YVB-020Z20R04-38-L104-A050-T
MT190YVB-025Z25R04-45-L121-A060-T
D
6
8
10
12
14
16
18
20
25
Нормальное исполнение, фаска при вершине зуба
Размеры, мм
daL
c Z Код заказа
6 13 57 0,3 4 T-TSC406Y-03
8 19 63 0,3 4 T-TSC408Y-03
10 22 72 0,3 4 T-TSC410Y-03
12 26 83 0,5 4 T-TSC412Y-05
14 26 83 0,5 4 T-TSC414Y-05
16 32 92 0,5 4 T-TSC416Y-05
18 32 92 0,5 4 T-TSC418Y-05
20
38 104
0,5
4 T-TSC420Y-05
25
45 121
0,6
4 T-TSC425Y-06
*Возможно изготовление фрез с цилиндрическим хвостовиком с лысками типа «Weldon» (DIN 1835B)
Код заказа для фрез с хвостовиком «Weldon» - T-TSC4..YW-.., например: T-TSC414YW-0,5
