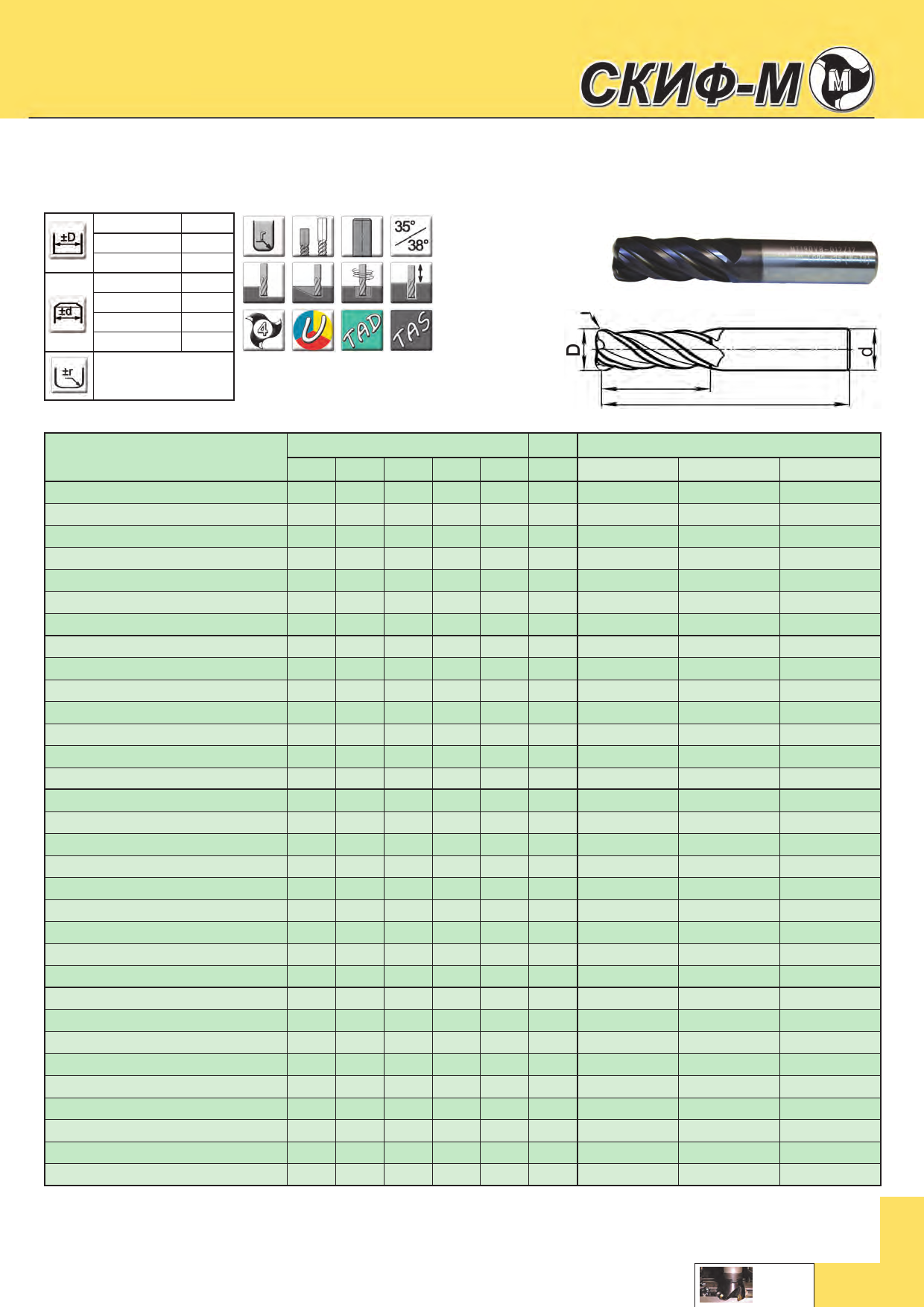

СКИФ-М Каталог инструмента 2015
для размещения заказа - info@skif-m-tools.ru
Концевые фрезы для обработки
материалов группы P, M, K
MT190VB
Концевые фрезы с центральным зубом
диапазон
D 12
D > 12
4d6
8 d 10
12 d 16
20 d 25
мм
-0,02
-0,03
-0,008
-0,009
-0,011
-0,013
4-х зубые
r
± 0,015
Цилиндрический хвостовик DIN 1835A
aL
Нормальное исполнение, радиус при вершине зуба
Обозначение
MT190VB-016Z16R04-32-L092-r05
MT190VB-016Z16R04-32-L092-r10
MT190VB-016Z16R04-32-L092-r15
MT190VB-016Z16R04-32-L092-r20
MT190VB-016Z16R04-32-L092-r25
MT190VB-016Z16R04-32-L092-r30
MT190VB-016Z16R04-32-L092-r40
MT190VB-018Z18R04-32-L092-r05
MT190VB-018Z18R04-32-L092-r10
MT190VB-018Z18R04-32-L092-r15
MT190VB-018Z18R04-32-L092-r20
MT190VB-018Z18R04-32-L092-r25
MT190VB-018Z18R04-32-L092-r30
MT190VB-018Z18R04-32-L092-r40
MT190VB-020Z20R04-38-L104-r05
MT190VB-020Z20R04-38-L104-r10
MT190VB-020Z20R04-38-L104-r15
MT190VB-020Z20R04-38-L104-r20
MT190VB-020Z20R04-38-L104-r25
MT190VB-020Z20R04-38-L104-r30
MT190VB-020Z20R04-38-L104-r40
MT190VB-020Z20R04-38-L104-r50
MT190VB-020Z20R04-38-L104-r60
MT190VB-025Z25R04-45-L121-r05
MT190VB-025Z25R04-45-L121-r10
MT190VB-025Z25R04-45-L121-r15
MT190VB-025Z25R04-45-L121-r20
MT190VB-025Z25R04-45-L121-r25
MT190VB-025Z25R04-45-L121-r30
MT190VB-025Z25R04-45-L121-r40
MT190VB-025Z25R04-45-L121-r50
MT190VB-025Z25R04-45-L121-r60
Размеры, мм
Код заказа
D d a L r Z без покрытия TAS
TAD
16 16 32 92 0,5 4 C-USR416-05 C-SSR416-05 C-TSR416-05
16 16 32 92
1
4 C-USR416-10 C-SSR416-10 C-TSR416-10
16 16 32 92 1,5 4 C-USR416-15 C-SSR416-15 C-TSR416-15
16 16 32 92
2
4 C-USR416-20 C-SSR416-20 C-TSR416-20
16 16 32 92 2,5 4 C-USR416-25 C-SSR416-25 C-TSR416-25
16 16 32 92
3
4 C-USR416-30 C-SSR416-30 C-TSR416-30
16 16 32 92
4
4 C-USR416-40 C-SSR416-40 C-TSR416-40
18 18 32 92 0,5 4 C-USR418-05 C-SSR418-05 C-TSR418-05
18 18 32 92
1
4 C-USR418-10 C-SSR418-10 C-TSR418-10
18 18 32 92 1,5 4 C-USR418-15 C-SSR418-15 C-TSR418-15
18 18 32 92
2
4 C-USR418-20 C-SSR418-20 C-TSR418-20
18 18 32 92 2,5 4 C-USR418-25 C-SSR418-25 C-TSR418-25
18 18 32 92
3
4 C-USR418-30 C-SSR418-30 C-TSR418-30
18 18 32 92
4
4 C-USR418-40 C-SSR418-40 C-TSR418-40
20 20 38 104 0,5 4 C-USR420-05 C-SSR420-05 C-TSR420-05
20 20 38 104 1
4 C-USR420-10 C-SSR420-10 C-TSR420-10
20 20 38 104 1,5 4 C-USR420-15 C-SSR420-15 C-TSR420-15
20 20 38 104 2
4 C-USR420-20 C-SSR420-20 C-TSR420-20
20 20 38 104 2,5 4 C-USR420-25 C-SSR420-25 C-TSR420-25
20 20 38 104 3
4 C-USR420-30 C-SSR420-30 C-TSR420-30
20 20 38 104 4
4 C-USR420-40 C-SSR420-40 C-TSR420-40
20 20 38 104 5
4 C-USR420-50 C-SSR420-50 C-TSR420-50
20 20 38 104 6
4 C-USR420-60 C-SSR420-60 C-TSR420-60
25 25 45 121 0,5 4 C-USR425-05 C-SSR425-05 C-TSR425-05
25 25 45 121 1
4 C-USR425-10 C-SSR425-10 C-TSR425-10
25 25 45 121 1,5 4 C-USR425-15 C-SSR425-15 C-TSR425-15
25 25 45 121 2
4 C-USR425-20 C-SSR425-20 C-TSR425-20
25 25 45 121 2,5 4 C-USR425-25 C-SSR425-25 C-TSR425-25
25 25 45 121 3
4 C-USR425-30 C-SSR425-30 C-TSR425-30
25 25 45 121 4
4 C-USR425-40 C-SSR425-40 C-TSR425-40
25 25 45 121 5
4 C-USR425-50 C-SSR425-50 C-TSR425-50
25 25 45 121 6
4 C-USR425-60 C-SSR425-60 C-TSR425-60
*Возможно изготовление фрез с цилиндрическим хвостовиком с лысками типа «Weldon» (DIN 1835B)
Код заказа для фрез с хвостовиком «Weldon» - C..SR4..W-.., например: C-USR420W-05
