Концевые фрезы для обработки
материалов группы P, M, K

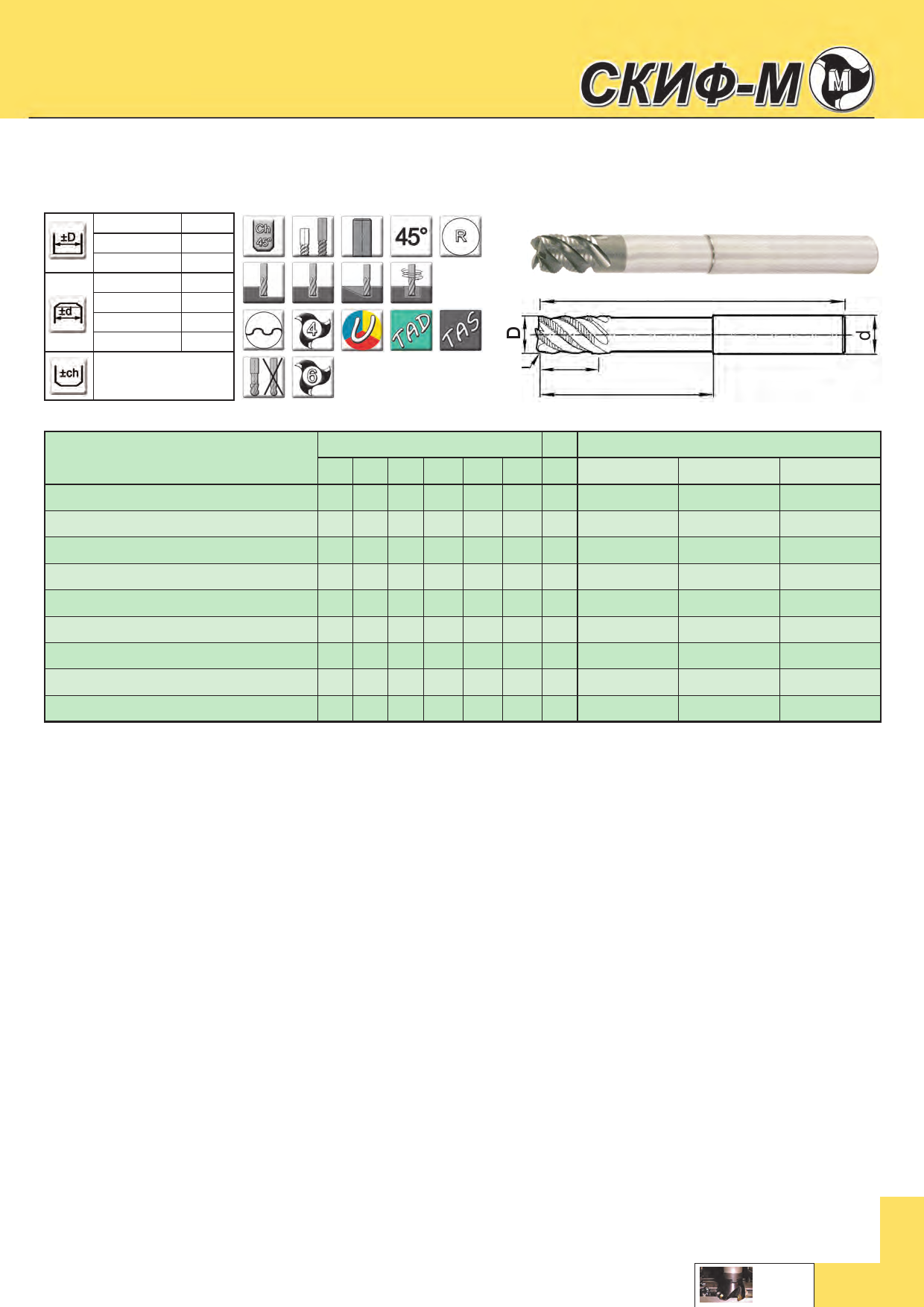

MT190YVBE
Концевые черновые фрезы с центральным зубом
с удлиненной рабочей частью с шейкой
диапазон
мм
4/6-ти зубые
D 12
-0,02
D > 12
-0,03
4d6
-0,008
8 d 10 -0,009
12 d 16 -0,011
20 d 25 -0,013
+±00,,1015
cx45o
a
H
L
Цилиндрический хвостовик DIN 1835A
Обозначение
Размеры, мм
Dda L H
MT190YVBE-006Z06R04-13-H039-L075-A030 6 6 13 75 39
MT190YVBE-008Z08R04-19-H054-L090-A030 8 8 19 90 54
MT190YVBE-010Z10R04-22-H060-L100-A030 10 10 22 100 60
MT190YVBE-012Z12R04-26-H055-L100-A050 12 12 26 100 55
MT190YVBE-014Z14R04-26-H105-L150-A050 14 14 26 150 105
MT190YVBE-016Z16R06-32-H102-L150-A050 16 16 32 150 102
MT190YVBE-018Z18R06-32-H102-L150-A050 18 18 32 150 102
MT190YVBE-020Z20R06-38-H102-L160-A050 20 20 38 160 110
MT190YVBE-025Z25R06-45-H102-L160-A060 25 25 45 160 104
Длинное исполнение, фаска при вершине зуба
Код заказа
c Z без покрытия
TAS
TAD
0,3 4 C-UNC406Y-03 C-SNC406Y-03 C-TNC406Y-03
0,3 4 C-UNC408Y-03 C-SNC408Y-03 C-TNC408Y-03
0,3 4 C-UNC410Y-03 C-SNC410Y-03 C-TNC410Y-03
0,5 4 C-UNC412Y-05 C-SNC412Y-05 C-TNC412Y-05
0,5 4 C-UNC414Y-05 C-SNC414Y-05 C-TNC414Y-05
0,5 6 C-UNC616Y-05 C-SNC616Y-05 C-TNC616Y-05
0,5 6 C-UNC618Y-05 C-SNC618Y-05 C-TNC618Y-05
0,5 6 C-UNC620Y-05 C-SNC620Y-05 C-TNC620Y-05
0,6 6 C-UNC625Y-06 C-SNC625Y-06 C-TNC625Y-06
*Возможно изготовление фрез с цилиндрическим хвостовиком с лысками типа «Weldon» (DIN 1835B)
Код заказа для фрез с хвостовиком «Weldon» - C-..NC4...YW-.., например: C-SNC412YW-0,5
