Оправки
Вспомогательный инструмент СКИФ-М с хвостовиком 7/24 (DIN 69871)
для станков с автоматической сменой инструмента

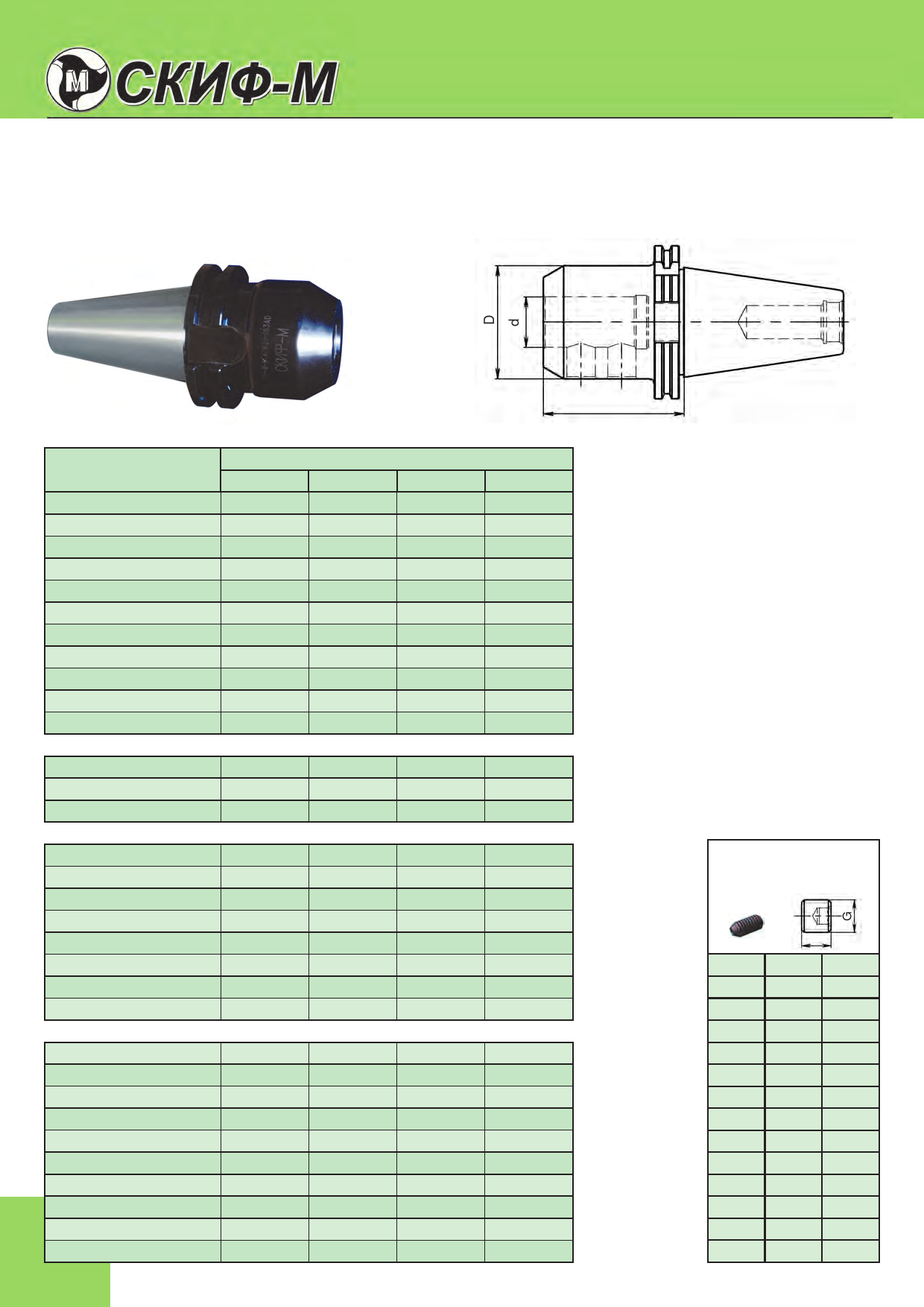

Оправки 7/24 DIN 69871 для концевых фрез с хвостовиком типа Weldon
TH-NC40...W...H
Обозначение
TH-NC40W06H050
TH-NC40W08H050
TH-NC40W10H050
TH-NC40W12H050
TH-NC40W14H050
TH-NC40W16H063
TH-NC40W18H063
TH-NC40W20H063
TH-NC40W22H063
TH-NC40W25H100
TH-NC40W32H100
TH-NC40W20H035
TH-NC40W25H035
TH-NC40W32H065
TH-NC40W06H100
TH-NC40W08H100
TH-NC40W10H100
TH-NC40W12H100
TH-NC40W14H100
TH-NC40W16H100
TH-NC40W18H100
TH-NC40W20H100
TH-NC40W06H160
TH-NC40W08H160
TH-NC40W10H160
TH-NC40W12H160
TH-NC40W14H160
TH-NC40W16H160
TH-NC40W18H160
TH-NC40W20H160
TH-NC40W25H160
TH-NC40W32H160
I12
H
нормальное исполнение
Размеры, мм
NC d D H
40 6 25 50
40 8 28 50
40 10 35 50
40 12 42 50
40 14 44 50
40 16 48 63
40 18 50 63
40 20 52 63
40 22 54 63
40 25 65 100
40 32 72 100
короткое исполнение
40 20 52 35
40 25 65 35
40 32 72 65
удлиненное исполнение
40 6 25 100
40 8 28 100
40 10 35 100
40 12 42 100
40 14 44 100
40 16 48 100
40 18 50 100
40 20 52 100
длинное исполнение
40 6 25 160
40 8 28 160
40 10 35 160
40 12 42 160
40 14 44 160
40 16 48 160
40 18 50 160
40 20 52 160
40 25 65 160
40 32 72 160
info@skif-m-tools.ru
www.skif-m-tools.ru
Винт
крепления “Weldon”
d, мм
6
8
10
12
14
16
18
20
22
25
32
40
50
L
G, мм
M6
M8
M 10
M 12
M 12
M 14
M 14
M 16
M 16
M 18x2
M 20x2
M 20x2
M 24x2
L, мм
10
10
12
16
16
16
16
16
16
20
20
25
25
