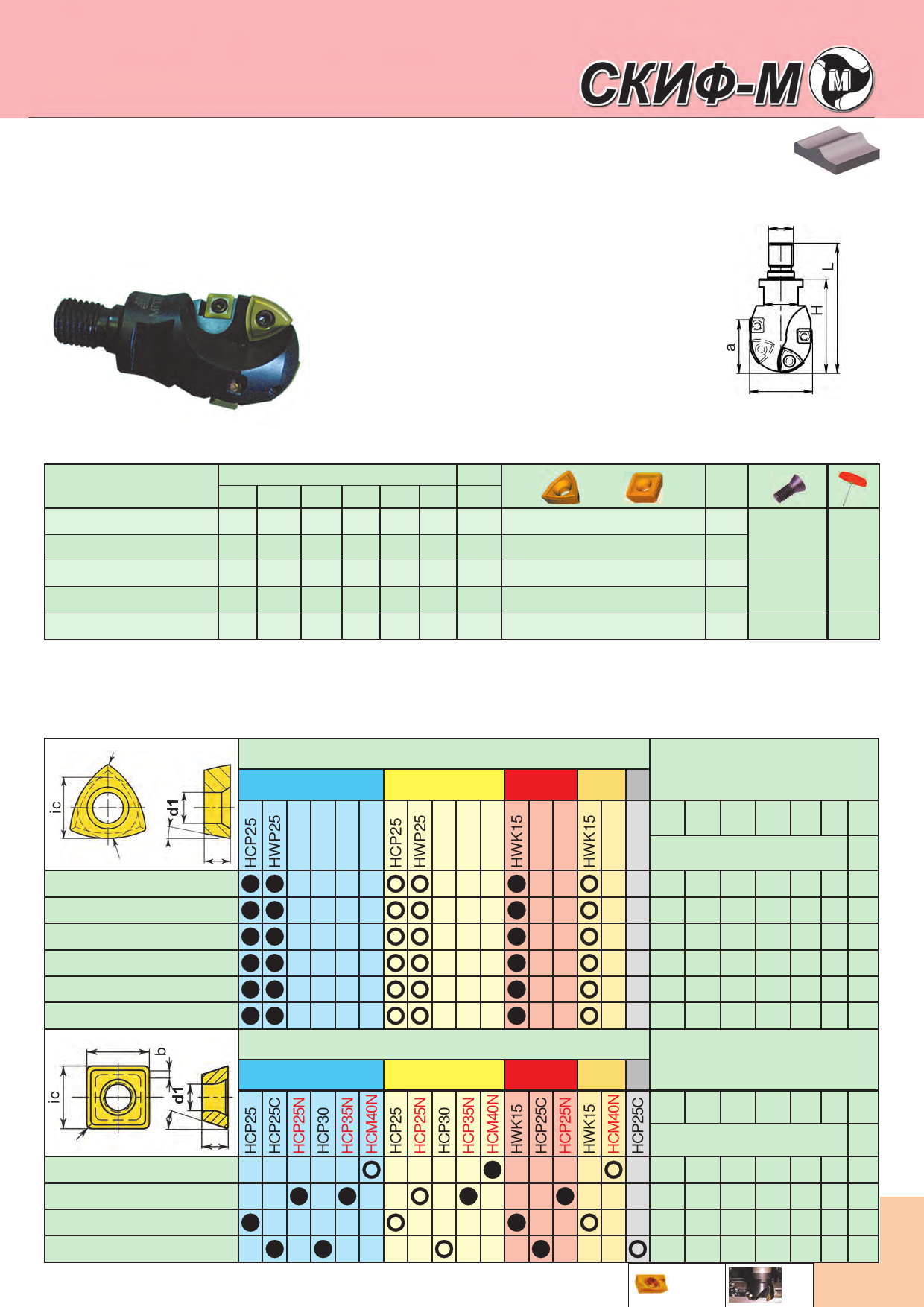

СКИФ-М Каталог инструмента 2015
для размещения заказа - info@skif-m-tools.ru
MT100L
MT100L
Концевые полушаровые фрезы
*Эффективное фрезерование штампов и прессформ на
станках с ЧПУ.
*Основное назначение - копировальная обработка.
*Лучшая конструкция для чернового фрезерования
сложных трехмерных поверхностей.
*Возможна пространственная обработка.
d1
h
D
MT100L-G...ZD/ZP
Обозначение
Размеры, мм
D a H L h d1 Z
Резьбовой хвостовик СКИФ-М*
+ Кол.
MT100L-016G08R01ZP05-17 16 17 32 50 10 M08 1
MT100L-020G10R01ZP06-19 20 19 34 53 15 M10 1
ZPNT050202+SPGT06T204
ZPNT060202+SPGT06T204
2+2
T250555-08 7008-T
2+2 1,2 Nm
MT100L-025G12R01ZD09-26 25 26 42 65 17 M12 1
ZDNT090304+SDMT09T308SR
MT100L-032G16R01ZD10-29 32 29 45 68 22 M16 1
ZDNT100402+SDMT09T308SR
MT100L-040G20R01ZD12-34 40 34 60 92 30 M20 1
ZDNT120403+SDMT09T308SR
*Виды и размеры присоединительных хвостовиков см. раздел “Оправки” стр. I3.
2+2
T400755-15
7015-T
5,5 Nm
2+2
2+2 T400955-15 7015-T
r
R
ZDNT090304
ZDNT100402
ZDNT120403
ZPNT050202
ZPNT060202
ZPNT120417
I
S
r
SDMT09T308SR-H
SDMT09T308SR-S
SPGT06T204
SXMT120408EN-SR
СКИФ-М
S
Марка твердого сплава
P M K SH
Основные размеры
ic R S d1 r b
мм o
9,52 12,5 3,18 4,40 0,4 - 15
10,4 16,0 4,76 4,40 0,2 - 15
12,7 20,0 4,76 4,40 0,3 - 15
5,56 8,0 2,38 2,55 0,2 - 11
6,35 10,0 2,78 2,80 0,2 - 11
12,7 25,0 4,76 5,00 1,7 - 11
Марка твердого сплава
P M K SH
Основные размеры
ic l S d1 r b
info@skif-m-tools.ru
www.skif-m-tools.ru
мм o
9,52 9,52 3,97 4,4 0,8 2,5 15
9,52 9,52 3,97 4,4 0,8 2,5 15
6,35 6,35 2,78 2,8 0,4 - 11
12,7 12,7 4,76 4,7 0,8 - -
B39, B40
B28, B48
J12
J18
D11
