MT390K

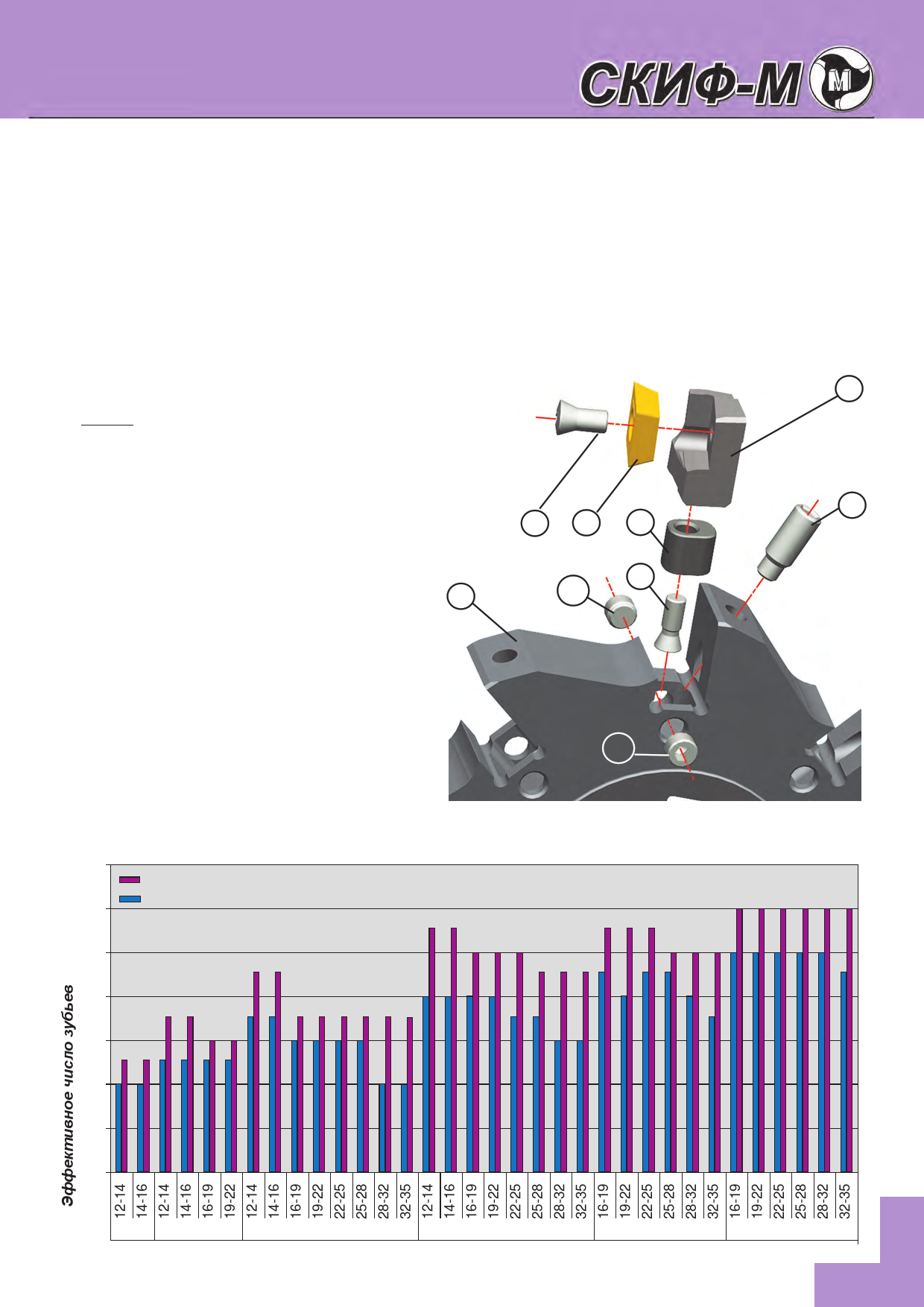

Конструкция 3-х сторонних дисковых фрез МТ390K…
с механизмом тонкой настройки по ширине.
Последовательность настройки дисковых фрез по ширине:
Для настройки фрезы необходимо ослабить винты крепления кассет (8) до 2 Нм. Выкрутить винт регулировки 5.1 на
расстояние, обеспечивающее движение кассеты. Отрегулировать необходимую ширину фрезерования вкручиванием винта 5.2.
Максимальное значение регулировки с одной стороны корпуса 2 мм.
Затянуть винты крепления кассет 8 с усилием 9 Нм. Зафиксировать винты 5.1 и 5.2 до упора в шпонку 6 для предохранения от
сдвига кассеты во время работы фрезы. Проверить повторно биение, если оно превышает 0,01 мм, то провести поднастройку.
Для левых кассет настройка производится в противоположную сторону.
Необходимая настройка проводится для всех кассет в корпусе.
Расчет значения перемещения кассеты:
X=
B-
2
B1
,
г
де
B1 - начальная ширина фрезы.
B - необходимая ширина фрезерования.
X - значение перемещения.
34
6
2
8
1. Корпус фрезы.
2. Кассета.
3. Винт крепления пластины
4. Пластина.
5.1, 5.2 Винт регулировки.
6. Шпонка.
7. Винт крепления шпонки.
8. Винт крепления кассеты.
7
1 5.2
5.1
Дисковые фрезы с мелким шагом
Дисковые кассетные фрезы СКИФ-М с мелким шагом - наибольшее в мире число зубьев, фантастическая
производительность наряду с высокой надежностью процесса обработки.
14 - дисковые кассетные фрезы предприятия СКИФ-М
- дисковые кассетные фрезы всех известных конкурентов
12
10
8
6
4
2
0
100
СКИФ-М
125
160 200
Диаметр и ширина фрезы, мм
info@skif-m-tools.ru
www.skif-m-tools.ru
250
315
