Дисковые ФРЕЗЫ
Бесступенчато регулируемые кассетные дисковые фрезы СКИФ-М для стали,
нержавеющей стали, чугуна и алюминиевых сплавов
* высоконадежная кассетная
конструкция;
* диапазон бесступенчатого
регулирования ширины до 3 мм;
* высокоэффективное фрезерование
узких деталей типа рычагов и вилок
наборами фрез;
* глубокие пазы за один проход;
* быстрая перенастройка фрез из
трехсторонней в двухстороннюю;
* нормальный и мелкий шаг;

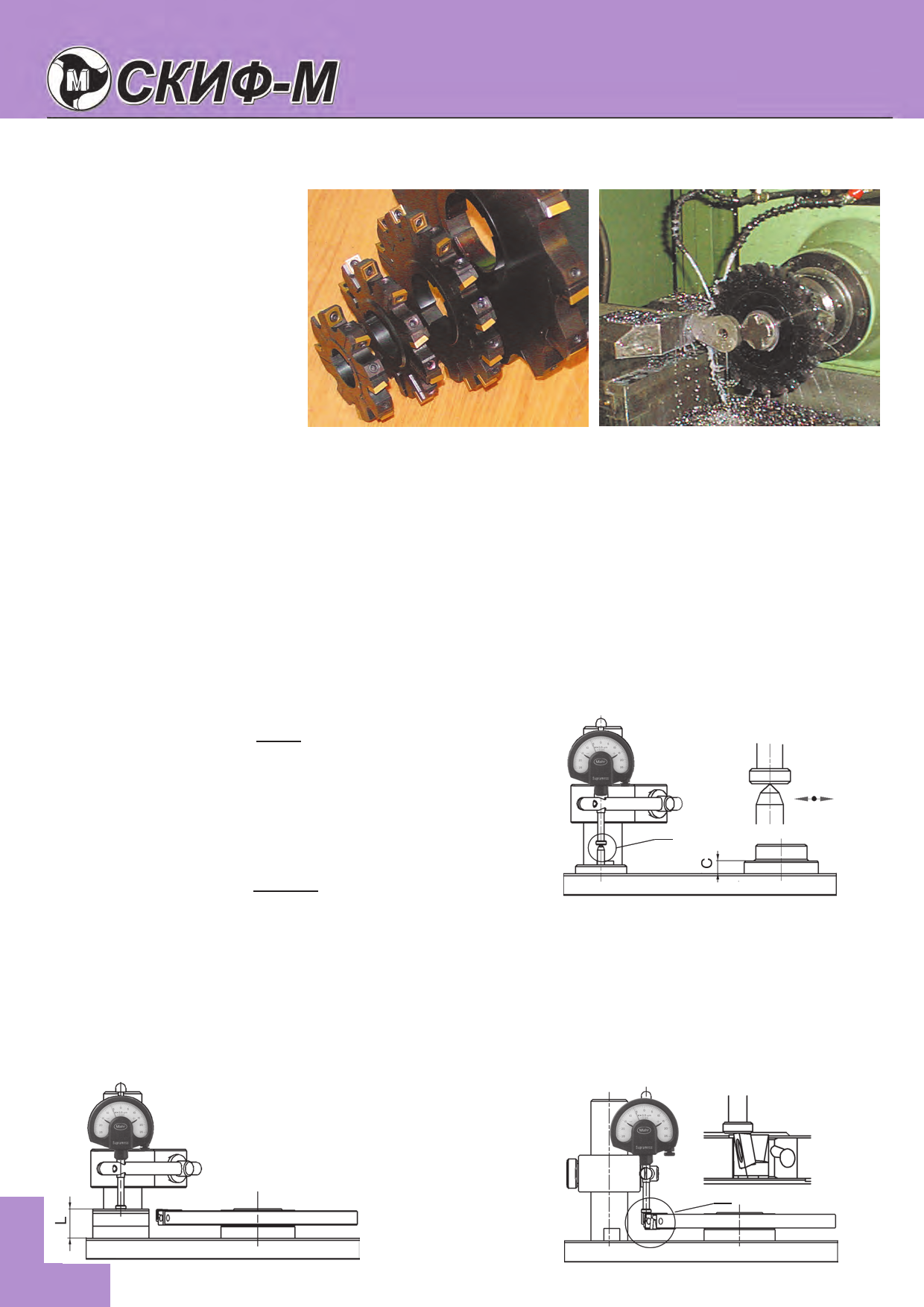

Порядок настройки 3-х сторонних дисковых фрез МТ390K…
Поставляемые дисковые 3-х сторонние фрезы СКИФ-М настроены на минимальное значение ширины фрезерования для
своего диапазона, если иное не оговорено заказчиком. Новая настройка фрез необходима только в случае нарушения базовой
настройки, например, в результате поломки, или в случае перенастройки на другую ширину в пределах регулирования.
При настройке дисковых фрез используют приспособление, состоящее из: установочной плиты, индикаторной стойки,
индикатора, контрольного штифта, установочного диска.
Последовательность базовой настройки дисковых фрез в случае полной замены кассет.
Индикатор должен иметь плоский наконечник, параллельный плоскости установочной плиты. Параллельность наконечника
индикатора относительно установочной плиты проверяется при помощи контрольного штифта. Проверка заключается в
перемещении штифта под плоским наконечником индикатора. Настройку считать законченной при отсутствии отклонения стрелки
индикатора.
Необходимо установить индикатор на настроечный размер, который определяется в зависимости от настраиваемой ширины
резания и значения толщины ступицы фрезы. Значение настроечного размера определяют по формуле:
L = C + (B1 -
B1 - a )
2
, г де
B1 – толщина ступицы;
a – настраиваемая ширина фрезы;
C – высота установочного диска.
Пример:
фреза МТ390K-S200N11SD09-1214: С=10 мм, В1=12 мм, а=13,5 мм,тогда
1
L=
10 +
(12 -
12 - 13,5)
2
= 22,75
мм.
Перед установкой корпуса фрезы на установочный диск необходимо проверить состояние базовых поверхностей корпуса
фрезы на отсутствие забоин и других повреждений.
Взять пластину, пометить одну из вершин (считать эту пластину эталонной) и установить ее в гнездо кассеты. Установить
кассету в корпус фрезы и ввернуть винт крепления кассеты, слегка затянуть, затем ослабить примерно на четверть оборота,
чтобы кассету можно было перемещать в процессе настройки. Перемещая кассету относительно базовых поверхностей корпуса,
добиться нулевого значения на индикаторе, настроенного на заданную ширину фрезы. После чего затянуть крепежный винт
кассеты окончательно.
Снять эталонную пластину и проделать те же действия для следующей кассеты. При установке пластины обращать внимание
на одинаковое положение помеченной вершины в гнездах всех кассет.
Выполнив настройку первой стороны, перейти к настройке второй стороны, повторяя действия, описанные выше.
