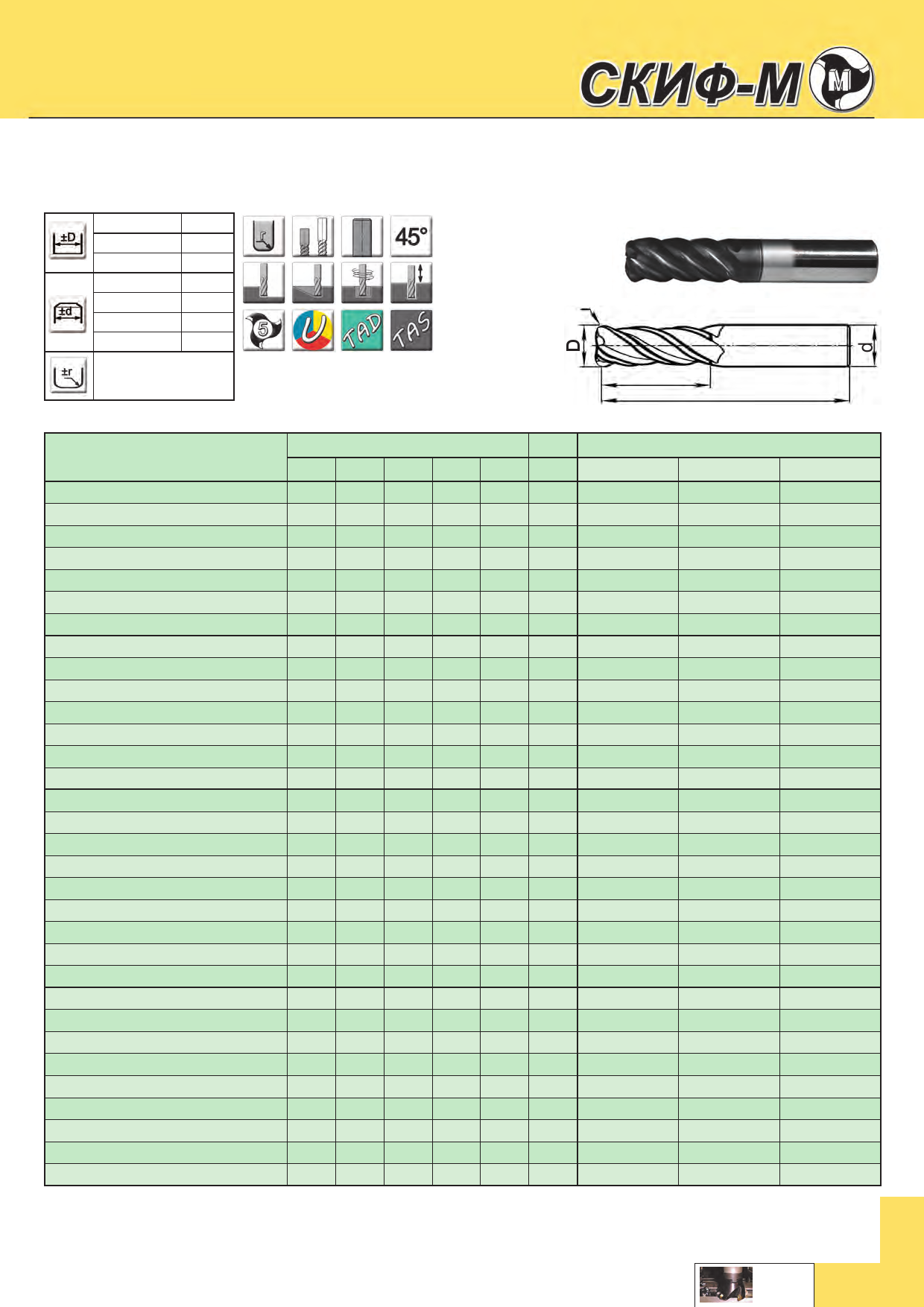

СКИФ-М Каталог инструмента 2015
для размещения заказа - info@skif-m-tools.ru
Концевые фрезы для обработки
материалов группы P, M, K
MT190VB
Концевые фрезы с центральным зубом
диапазон
D 12
D > 12
4d6
8 d 10
12 d 16
20 d 25
мм
-0,02
-0,03
-0,008
-0,009
-0,011
-0,013
5-ти зубые
r
± 0,015
Цилиндрический хвостовик DIN 1835A
a
L
Нормальное исполнение, радиус при вершине зуба
Обозначение
MT190VB-016Z16R05-32-L092-r05
MT190VB-016Z16R05-32-L092-r10
MT190VB-016Z16R05-32-L092-r15
MT190VB-016Z16R05-32-L092-r20
MT190VB-016Z16R05-32-L092-r25
MT190VB-016Z16R05-32-L092-r30
MT190VB-016Z16R05-32-L092-r40
MT190VB-018Z18R05-32-L092-r05
MT190VB-018Z18R05-32-L092-r10
MT190VB-018Z18R05-32-L092-r15
MT190VB-018Z18R05-32-L092-r20
MT190VB-018Z18R05-32-L092-r25
MT190VB-018Z18R05-32-L092-r30
MT190VB-018Z18R05-32-L092-r40
MT190VB-020Z20R05-38-L104-r05
MT190VB-020Z20R05-38-L104-r10
MT190VB-020Z20R05-38-L104-r15
MT190VB-020Z20R05-38-L104-r20
MT190VB-020Z20R05-38-L104-r25
MT190VB-020Z20R05-38-L104-r30
MT190VB-020Z20R05-38-L104-r40
MT190VB-020Z20R05-38-L104-r50
MT190VB-020Z20R05-38-L104-r60
MT190VB-025Z25R05-45-L121-r05
MT190VB-025Z25R05-45-L121-r10
MT190VB-025Z25R05-45-L121-r15
MT190VB-025Z25R05-45-L121-r20
MT190VB-025Z25R05-45-L121-r25
MT190VB-025Z25R05-45-L121-r30
MT190VB-025Z25R05-45-L121-r40
MT190VB-025Z25R05-45-L121-r50
MT190VB-025Z25R05-45-L121-r60
Размеры, мм
Код заказа
D d a L r Z без покрытия TAS
TAD
16 16 32 92 0,5 5 C-USR516-05 C-SSR516-05 C-TSR516-05
16 16 32 92
1
5 C-USR516-10 C-SSR516-10 C-TSR516-10
16 16 32 92 1,5 5 C-USR516-15 C-SSR516-15 C-TSR516-15
16 16 32 92
2
5 C-USR516-20 C-SSR516-20 C-TSR516-20
16 16 32 92 2,5 5 C-USR516-25 C-SSR516-25 C-TSR516-25
16 16 32 92
3
5 C-USR516-30 C-SSR516-30 C-TSR516-30
16 16 32 92
4
5 C-USR516-40 C-SSR516-40 C-TSR516-40
18 18 32 92 0,5 5 C-USR518-05 C-SSR518-05 C-TSR518-05
18 18 32 92
1
5 C-USR518-10 C-SSR518-10 C-TSR518-10
18 18 32 92 1,5 5 C-USR518-15 C-SSR518-15 C-TSR518-15
18 18 32 92
2
5 C-USR518-20 C-SSR518-20 C-TSR518-20
18 18 32 92 2,5 5 C-USR518-25 C-SSR518-25 C-TSR518-25
18 18 32 92
3
5 C-USR518-30 C-SSR518-30 C-TSR518-30
18 18 32 92
4
5 C-USR518-40 C-SSR518-40 C-TSR518-40
20 20 38 104 0,5 5 C-USR520-05 C-SSR520-05 C-TSR520-05
20 20 38 104 1
5 C-USR520-10 C-SSR520-10 C-TSR520-10
20 20 38 104 1,5 5 C-USR520-15 C-SSR520-15 C-TSR520-15
20 20 38 104 2
5 C-USR520-20 C-SSR520-20 C-TSR520-20
20 20 38 104 2,5 5 C-USR520-25 C-SSR520-25 C-TSR520-25
20 20 38 104 3
5 C-USR520-30 C-SSR520-30 C-TSR520-30
20 20 38 104 4
5 C-USR520-40 C-SSR520-40 C-TSR520-40
20 20 38 104 5
5 C-USR520-50 C-SSR520-50 C-TSR520-50
20 20 38 104 6
5 C-USR520-60 C-SSR520-60 C-TSR520-60
25 25 45 121 0,5 5 C-USR525-05 C-SSR525-05 C-TSR525-05
25 25 45 121 1
5 C-USR525-10 C-SSR525-10 C-TSR525-10
25 25 45 121 1,5 5 C-USR525-15 C-SSR525-15 C-TSR525-15
25 25 45 121 2
5 C-USR525-20 C-SSR525-20 C-TSR525-20
25 25 45 121 2,5 5 C-USR525-25 C-SSR525-25 C-TSR525-25
25 25 45 121 3
5 C-USR525-30 C-SSR525-30 C-TSR525-30
25 25 45 121 4
5 C-USR525-40 C-SSR525-40 C-TSR525-40
25 25 45 121 5
5 C-USR525-50 C-SSR525-50 C-TSR525-50
25 25 45 121 6
5 C-USR525-60 C-SSR525-60 C-TSR525-60
*Возможно изготовление фрез с цилиндрическим хвостовиком с лысками типа «Weldon» (DIN 1835B)
Код заказа для фрез с хвостовиком «Weldon» - C..SR5..W-.., например: C-USR520W-05
СКИФ-М
info@skif-m-tools.ru
www.skif-m-tools.ru
G80
G81-G82
G63
