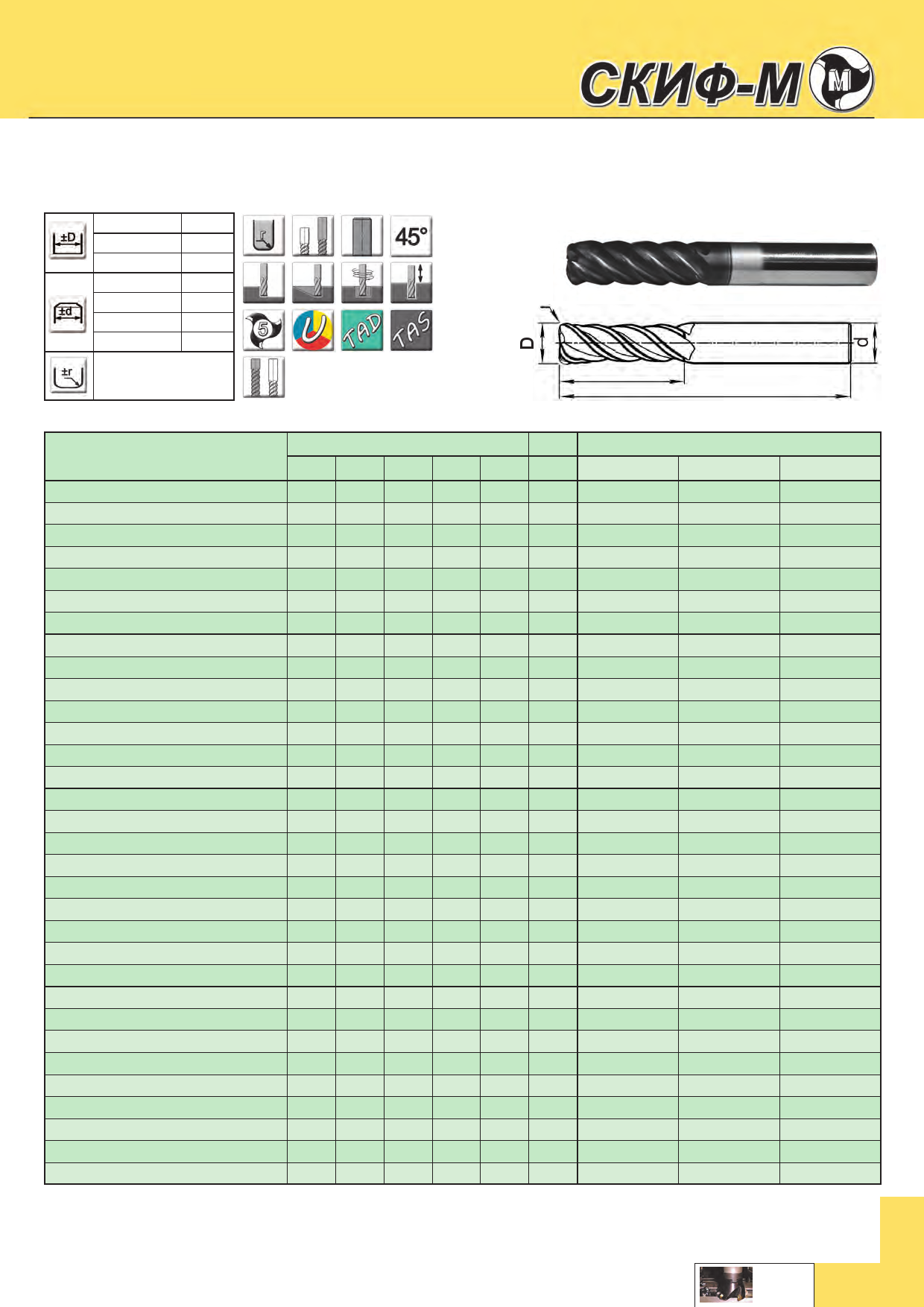

СКИФ-М Каталог инструмента 2015
для размещения заказа - info@skif-m-tools.ru
Концевые фрезы для обработки
материалов группы P, M, K
MT190VB
Концевые фрезы с центральным зубом
диапазон
D 12
D > 12
4d6
8 d 10
12 d 16
20 d 25
мм
-0,02
-0,03
-0,008
-0,009
-0,011
-0,013
5-ти зубые
r
± 0,015
aL
Цилиндрический хвостовик DIN 1835A
Обозначение
Размеры, мм
Dd a L
MT190VB-016Z16R05-75-L150-r05
16 16 75 150
MT190VB-016Z16R05-75-L150-r10
16 16 75 150
MT190VB-016Z16R05-75-L150-r15
16 16 75 150
MT190VB-016Z16R05-75-L150-r20
16 16 75 150
MT190VB-016Z16R05-75-L150-r25
16 16 75 150
MT190VB-016Z16R05-75-L150-r30
16 16 75 150
MT190VB-016Z16R05-75-L150-r40
16 16 75 150
MT190VB-018Z18R05-75-L150-r05
18 18 75 150
MT190VB-018Z18R05-75-L150-r10
18 18 75 150
MT190VB-018Z18R05-75-L150-r15
18 18 75 150
MT190VB-018Z18R05-75-L150-r20
18 18 75 150
MT190VB-018Z18R05-75-L150-r25
18 18 75 150
MT190VB-018Z18R05-75-L150-r30
18 18 75 150
MT190VB-018Z18R05-75-L150-r40
18 18 75 150
MT190VB-020Z20R05-75-L160-r05
20 20 75 160
MT190VB-020Z20R05-75-L160-r10
20 20 75 160
MT190VB-020Z20R05-75-L160-r15
20 20 75 160
MT190VB-020Z20R05-75-L160-r20
20 20 75 160
MT190VB-020Z20R05-75-L160-r25
20 20 75 160
MT190VB-020Z20R05-75-L160-r30
20 20 75 160
MT190VB-020Z20R05-75-L160-r40
20 20 75 160
MT190VB-020Z20R05-75-L160-r50
20 20 75 160
MT190VB-020Z20R05-75-L160-r60
20 20 75 160
MT190VB-025Z25R05-75-L160-r05
25 25 75 160
MT190VB-025Z25R05-75-L160-r10
25 25 75 160
MT190VB-025Z25R05-75-L160-r15
25 25 75 160
MT190VB-025Z25R05-75-L160-r20
25 25 75 160
MT190VB-025Z25R05-75-L160-r25
25 25 75 160
MT190VB-025Z25R05-75-L160-r30
25 25 75 160
MT190VB-025Z25R05-75-L160-r40
25 25 75 160
MT190VB-025Z25R05-75-L160-r50
25 25 75 160
MT190VB-025Z25R05-75-L160-r60
25 25 75 160
Длинное исполнение, радиус при вершине зуба
Код заказа
r Z без покрытия TAS
TAD
0,5 5 C-ULR516-05 C-SLR516-05 C-TLR516-05
1 5 C-ULR516-10 C-SLR516-10 C-TLR516-10
1,5 5 C-ULR516-15 C-SLR516-15 C-TLR516-15
2 5 C-ULR516-20 C-SLR516-20 C-TLR516-20
2,5 5 C-ULR516-25 C-SLR516-25 C-TLR516-25
3 5 C-ULR516-30 C-SLR516-30 C-TLR516-30
4 5 C-ULR516-40 C-SLR516-40 C-TLR516-40
0,5 5 C-ULR518-05 C-SLR518-05 C-TLR518-05
1 5 C-ULR518-10 C-SLR518-10 C-TLR518-10
1,5 5 C-ULR518-15 C-SLR518-15 C-TLR518-15
2 5 C-ULR518-20 C-SLR518-20 C-TLR518-20
2,5 5 C-ULR518-25 C-SLR518-25 C-TLR518-25
3 5 C-ULR518-30 C-SLR518-30 C-TLR518-30
4 5 C-ULR518-40 C-SLR518-40 C-TLR518-40
0,5 5 C-ULR520-05 C-SLR520-05 C-TLR520-05
1 5 C-ULR520-10 C-SLR520-10 C-TLR520-10
1,5 5 C-ULR520-15 C-SLR520-15 C-TLR520-15
2 5 C-ULR520-20 C-SLR520-20 C-TLR520-20
2,5 5 C-ULR520-25 C-SLR520-25 C-TLR520-25
3 5 C-ULR520-30 C-SLR520-30 C-TLR520-30
4 5 C-ULR520-40 C-SLR520-40 C-TLR520-40
5 5 C-ULR520-50 C-SLR520-50 C-TLR520-50
6 5 C-ULR520-60 C-SLR520-60 C-TLR520-60
0,5 5 C-ULR525-05 C-SLR525-05 C-TLR525-05
1 5 C-ULR525-10 C-SLR525-10 C-TLR525-10
1,5 5 C-ULR525-15 C-SLR525-15 C-TLR525-15
2 5 C-ULR525-20 C-SLR525-20 C-TLR525-20
2,5 5 C-ULR525-25 C-SLR525-25 C-TLR525-25
3 5 C-ULR525-30 C-SLR525-30 C-TLR525-30
4 5 C-ULR525-40 C-SLR525-40 C-TLR525-40
5 5 C-ULR525-50 C-SLR525-50 C-TLR525-50
6 5 C-ULR525-60 C-SLR525-60 C-TLR525-60
*Возможно изготовление фрез с цилиндрическим хвостовиком с лысками типа «Weldon» (DIN 1835B)
Код заказа для фрез с хвостовиком «Weldon» - C..LR5..W-.., например: C-ULR520W-05
