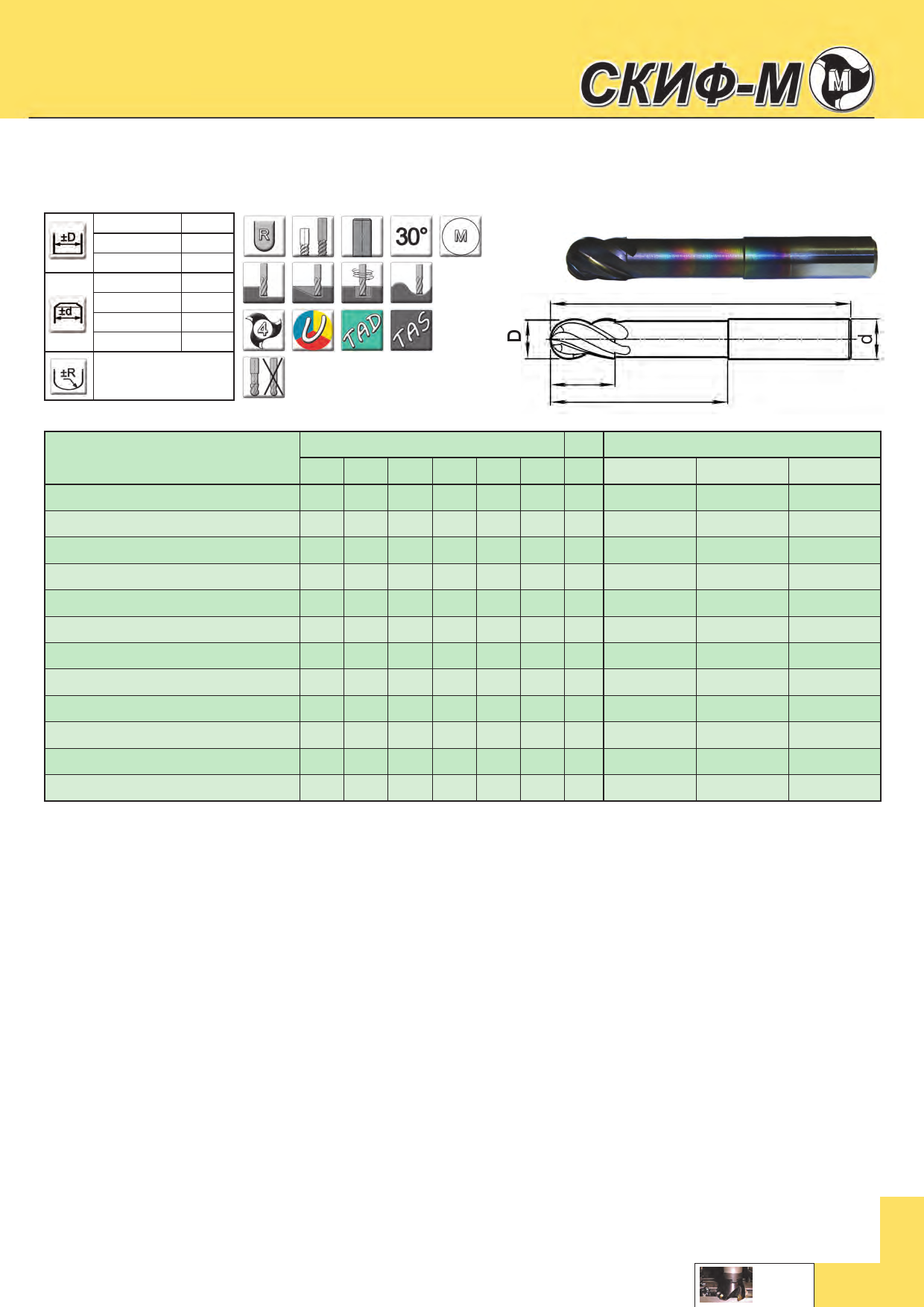

СКИФ-М Каталог инструмента 2015
для размещения заказа - info@skif-m-tools.ru
Концевые фрезы для обработки
материалов группы P, M, K
MT100VE
Концевые полушаровые фрезы с удлиненной рабочей частью с шейкой
диапазон
D 12
D > 12
4d6
8 d 10
12 d 16
20 d 25
мм
-0,02
-0,03
-0,008
-0,009
-0,011
-0,013
4-х зубые
L
± 0,015
Цилиндрический хвостовик DIN 1835A
Обозначение
Размеры, мм
Dda LH
MT100VE-003Z06R04-08-H039-L075 3 6 8 75 39
MT100VE-004Z06R04-11-H039-L075 4 6 11 75 39
MT100VE-005Z06R04-13-H039-L075 5 6 13 75 39
MT100VE-006Z06R04-13-H039-L075 6 6 13 75 39
MT100VE-008Z08R04-19-H054-L090 8 8 19 90 54
MT100VE-010Z10R04-22-H060-L100 10 10 22 100 60
MT100VE-012Z12R04-26-H055-L100 12 12 26 100 55
MT100VE-014Z14R04-26-H105-L150 14 14 26 150 105
MT100VE-016Z16R04-32-H102-L150 16 16 32 150 102
MT100VE-018Z18R04-32-H102-L150 18 18 32 150 10
MT100VE-020Z20R04-38-H110-L160 20 20 38 160 110
MT100VE-025Z25R04-45-H104-L160 25 25 45 160 104
R
1,5
2
2,5
3
4
5
6
7
8
9
10
12,5
a
H
Длинное исполнение
Код заказа
Z без покрытия TAS
TAD
4 C-UNB403 C-SNB403 C-TNB403
4 C-UNB404 C-SNB404 C-TNB404
4 C-UNB405 C-SNB405 C-TNB405
4 C-UNB406 C-SNB406 C-TNB406
4 C-UNB408 C-SNB408 C-TNB408
4 C-UNB410 C-SNB410 C-TNB410
4 C-UNB412 C-SNB412 C-TNB412
4 C-UNB414 C-SNB414 C-TNB414
4 C-UNB416 C-SNB416 C-TNB416
4 C-UNB418 C-SNB418 C-TNB418
4 C-UNB420 C-SNB420 C-TNB420
4 C-UNB425 C-SNB425 C-TNB425
*Возможно изготовление фрез с цилиндрическим хвостовиком с лысками типа «Weldon» (DIN 1835B)
Код заказа для фрез с хвостовиком «Weldon» - C..NB4...W, например: C-SNB406W
СКИФ-М
info@skif-m-tools.ru
www.skif-m-tools.ru
G80
G84
G73
