СКИФ-М Каталог инструмента 2015
для размещения заказа - info@skif-m-tools.ru
Оправки
Вспомогательный инструмент СКИФ-М с хвостовиком 7/24 (DIN 2080)
для станков с ручной сменой инструмента

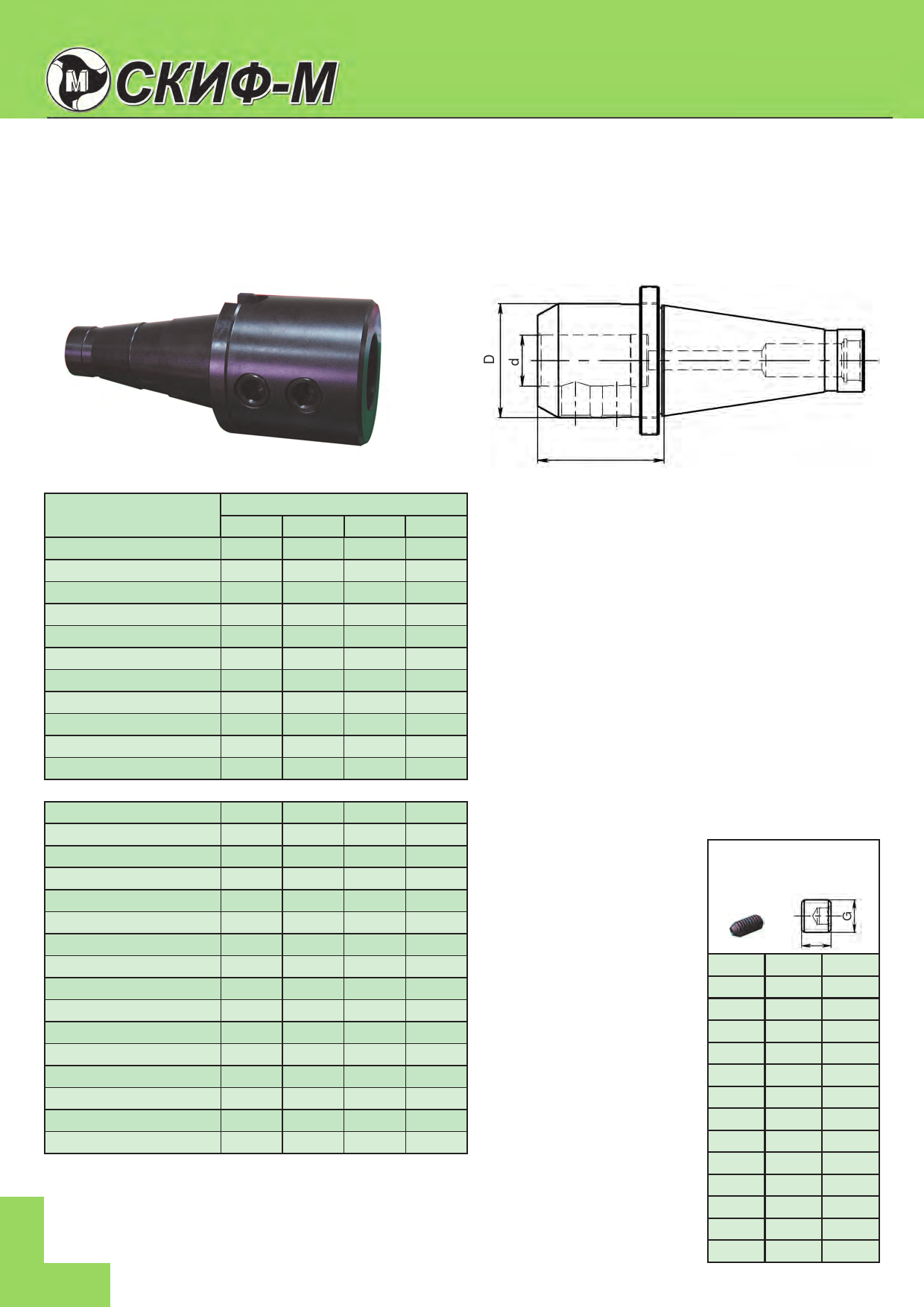

Оправки 7/24 DIN 2080 для концевых фрез с хвостовиком типа Weldon
TH-SK40...W...H
Обозначение
TH-SK40W06H050
TH-SK40W08H050
TH-SK40W10H050
TH-SK40W12H050
TH-SK40W14H050
TH-SK40W16H063
TH-SK40W18H063
TH-SK40W20H063
TH-SK40W22H063
TH-SK40W25H080
TH-SK40W32H080
TH-SK50...W...H
TH-SK50W06H063
TH-SK50W08H063
TH-SK50W10H063
TH-SK50W12H063
TH-SK50W14H063
TH-SK50W16H063
TH-SK50W18H063
TH-SK50W20H063
TH-SK50W22H063
TH-SK50W25H080
TH-SK50W32H062
TH-SK50W32H090
TH-SK50W40H090
TH-SK50W40H120
TH-SK50W50H100
TH-SK50W50H130
Размеры, мм
SK d D H
40 6 25 50
40 8 28 50
40 10 32 50
40 12 42 50
40 14 44 50
40 16 48 63
40 18 50 63
40 20 52 63
40 22 54 63
40 25 65 80
40 32 72 80
50 6 25 63
50 8 28 63
50 10 35 63
50 12 42 63
50 14 44 63
50 16 48 63
50 18 50 63
50 20 52 63
50 22 54 63
50 25 65 80
50 32 72 62
50 32 72 90
50 40 80 90
50 40 80 120
50 50 100 100
50 50 100 130
H
I8
info@skif-m-tools.ru
www.skif-m-tools.ru
Винт
крепления “Weldon”
d, мм
6
8
10
12
14
16
18
20
22
25
32
40
50
L
G, мм
M6
M8
M 10
M 12
M 12
M 14
M 14
M 16
M 16
M 18x2
M 20x2
M 20x2
M 24x2
L, мм
10
10
12
16
16
16
16
16
16
20
20
25
25
СКИФ-М
