Оправки
Вспомогательный инструмент СКИФ-М с хвостовиком 7/24 (MAS BT
403) для станков с автоматической сменой инструмента

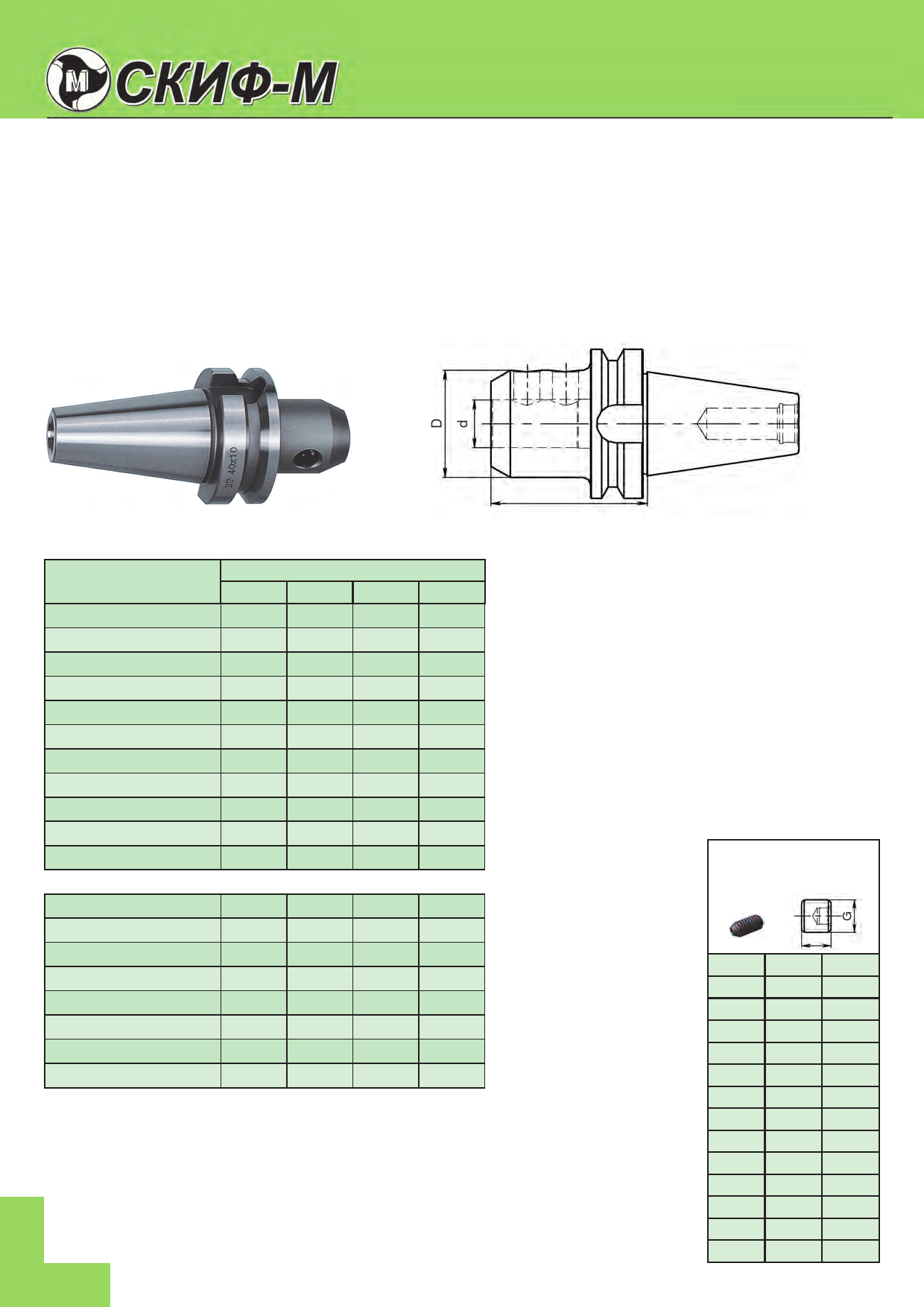

Оправки 7/24 MAS BT 403 для концевых фрез с хвостовиком типа Weldon
TH-BT40...W...H
Обозначение
TH-BT40W06H050
TH-BT40W08H050
TH-BT40W10H063
TH-BT40W12H063
TH-BT40W14H063
TH-BT40W16H063
TH-BT40W18H063
TH-BT40W20H063
TH-BT40W25H100
TH-BT40W32H100
TH-BT40W40H120
TH-BT40...W...H
TH-BT40W06H100
TH-BT40W08H100
TH-BT40W10H100
TH-BT40W12H100
TH-BT40W16H100
TH-BT40W20H100
TH-BT40W25H160
TH-BT40W32H160
нормальное исполнение
Размеры, мм
BT d D H
40 6 25 50
40 8 28 50
40 10 35 63
40 12 42 63
40 14 44 63
40 16 48 63
40 18 50 63
40 20 50 63
40 25 63 100
40 32 72 100
40 40 80 120
длинное исполнение
40 6 25 100
40 8 28 100
40 10 35 100
40 12 42 100
40 16 48 100
40 20 52 100
40 25 65 160
40 32 72 160
H
I24
info@skif-m-tools.ru
www.skif-m-tools.ru
Винт
крепления “Weldon”
d, мм
6
8
10
12
14
16
18
20
22
25
32
40
50
L
G, мм
M6
M8
M 10
M 12
M 12
M 14
M 14
M 16
M 16
M 18x2
M 20x2
M 20x2
M 24x2
L, мм
10
10
12
16
16
16
16
16
16
20
20
25
25
