СКИФ-М Каталог инструмента 2015
для размещения заказа - info@skif-m-tools.ru

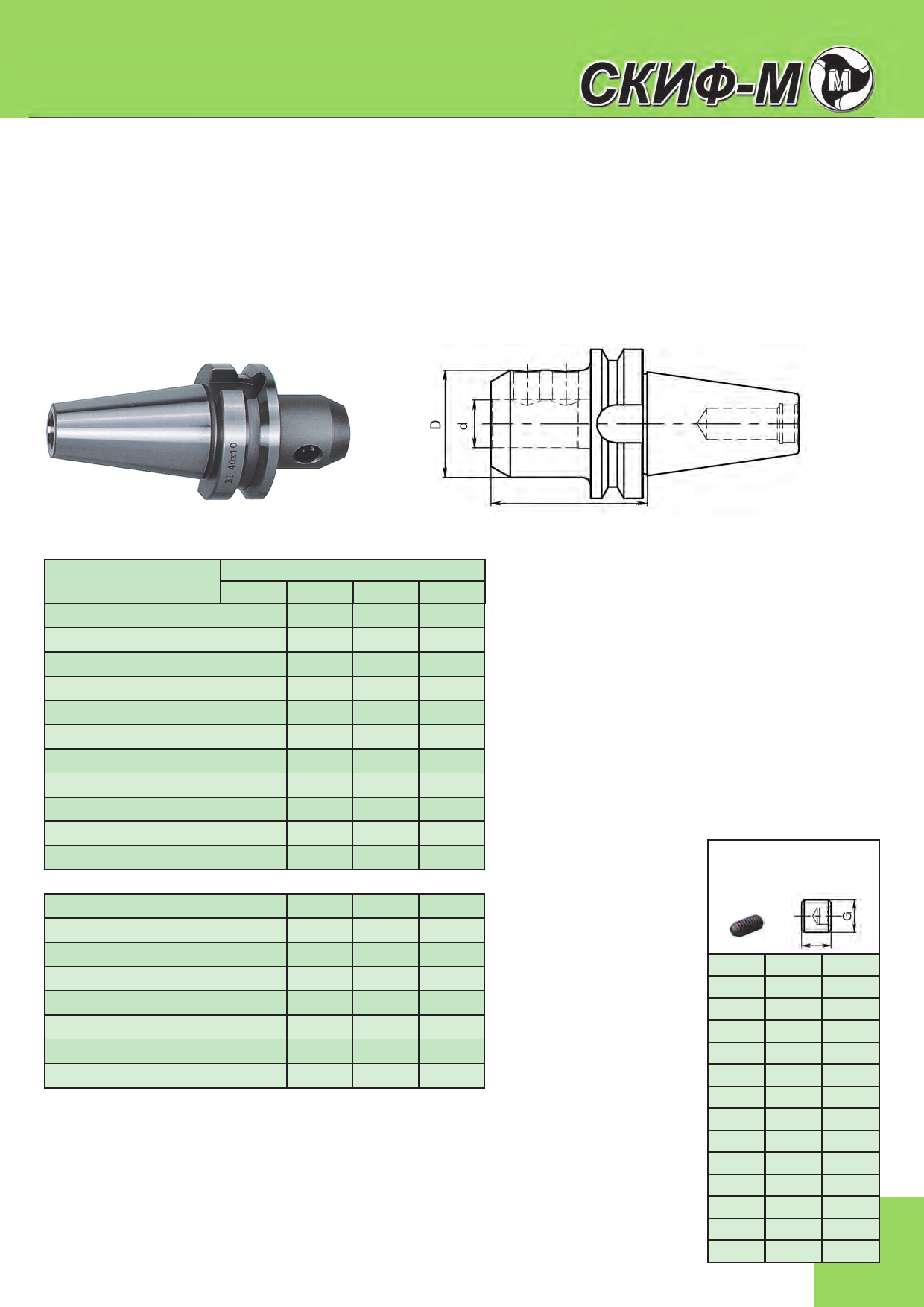

Оправки 7/24 MAS BT 403 для концевых фрез с хвостовиком типа Weldon
TH-BT50...W...H
Обозначение
TH-BT50W06H063
TH-BT50W08H063
TH-BT50W10H063
TH-BT50W12H080
TH-BT50W14H080
TH-BT50W16H080
TH-BT50W18H080
TH-BT50W20H080
TH-BT50W25H100
TH-BT50W32H105
TH-BT50W40H120
TH-BT50...W...H
TH-BT50W06H160
TH-BT50W08H160
TH-BT50W10H160
TH-BT50W12H160
TH-BT50W16H160
TH-BT50W20H160
TH-BT50W25H160
TH-BT50W32H160
нормальное исполнение
Размеры, мм
BT d D H
50 6 25 63
50 8 28 63
50 10 35 63
50 12 42 80
50 14 44 80
50 16 48 80
50 18 50 80
50 20 52 80
50 25 63 100
50 32 72 105
50 40 80 120
длинное исполнение
50 6 25 160
50 8 28 160
50 10 35 160
50 12 42 160
50 16 48 160
50 20 52 160
50 25 65 160
50 32 72 160
H
СКИФ-М
info@skif-m-tools.ru
www.skif-m-tools.ru
Винт
крепления “Weldon”
d, мм
6
8
10
12
14
16
18
20
22
25
32
40
50
L
G, мм
M6
M8
M 10
M 12
M 12
M 14
M 14
M 16
M 16
M 18x2
M 20x2
M 20x2
M 24x2
L, мм
10
10
12
16
16
16
16
16
16
20
20
25
25
I25
