Вспомогательный инструмент СКИФ-М с хвостовиком HSK DIN 69893,
форма А

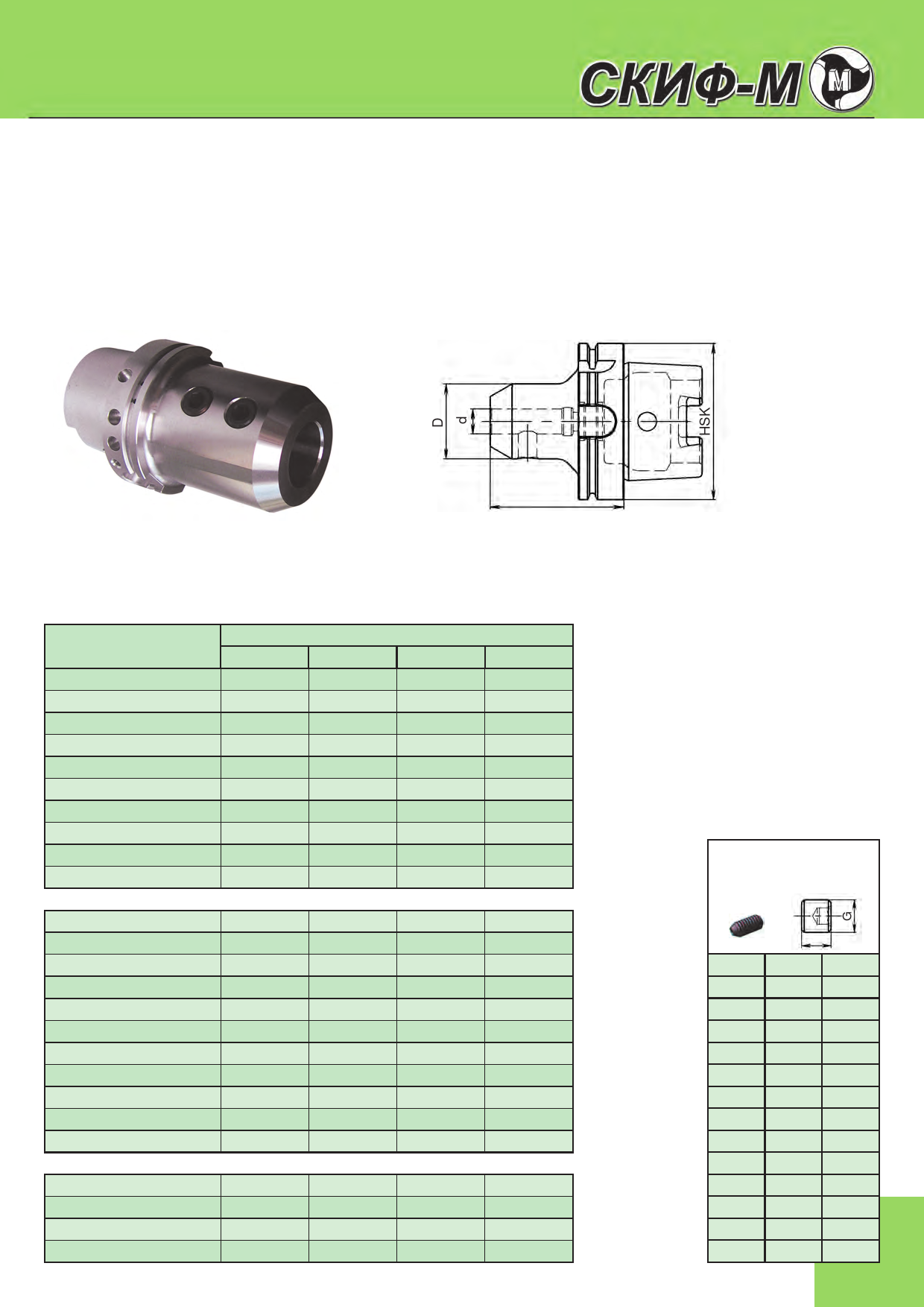

Оправки HSK DIN 69893 для концевых фрез с хвостовиком типа Weldon
H
TH-HA063...W...H
Обозначение
TH-HA063W06H065
TH-HA063W08H065
TH-HA063W10H065
TH-HA063W12H080
TH-HA063W14H080
TH-HA063W16H080
TH-HA063W18H080
TH-HA063W20H080
TH-HA063W25H110
TH-HA063W32H110
TH-HA100...W...H
TH-HA100W06H090
TH-HA100W08H090
TH-HA100W10H090
TH-HA100W12H100
TH-HA100W14H100
TH-HA100W16H100
TH-HA100W18H100
TH-HA100W20H110
TH-HA100W25H120
TH-HA100W32H120
TH-HA100W40H120
TH-HA125...W...H
TH-HA125W25H110
TH-HA125W32H120
TH-HA125W40H120
TH-HA125W50H130
СКИФ-М
нормальное исполнение
Размеры, мм
nmax=8 000 об/мин
HSK
d
D
H
63 6 25 65
63 8 28 65
63 10 35 65
63 12 42 80
63 14 44 80
63 16 48 80
63 18 50 80
63 20 52 80
63 25 65 110
63 32 72 110
нормальное исполнение
100 6
nmax=8 000 об/мин
25 90
100 8
28 90
100 10 35 90
100 12
42 100
100 14
44 100
100 16
48 100
100 18
50 100
100 20
52 110
100 25
65 120
100 32
72 120
100 40
80 120
нормальное исполнение
125 25
nmax=8 000 об/мин
65 110
125 32
72 120
125 40
80 120
125 50 100 130
info@skif-m-tools.ru
www.skif-m-tools.ru
Винт
крепления “Weldon”
d, мм
6
8
10
12
14
16
18
20
22
25
32
40
50
L
G, мм
M6
M8
M 10
M 12
M 12
M 14
M 14
M 16
M 16
M 18x2
M 20x2
M 20x2
M 24x2
L, мм
10
10
12
16
16
16
16
16
16
20
20
25
25
