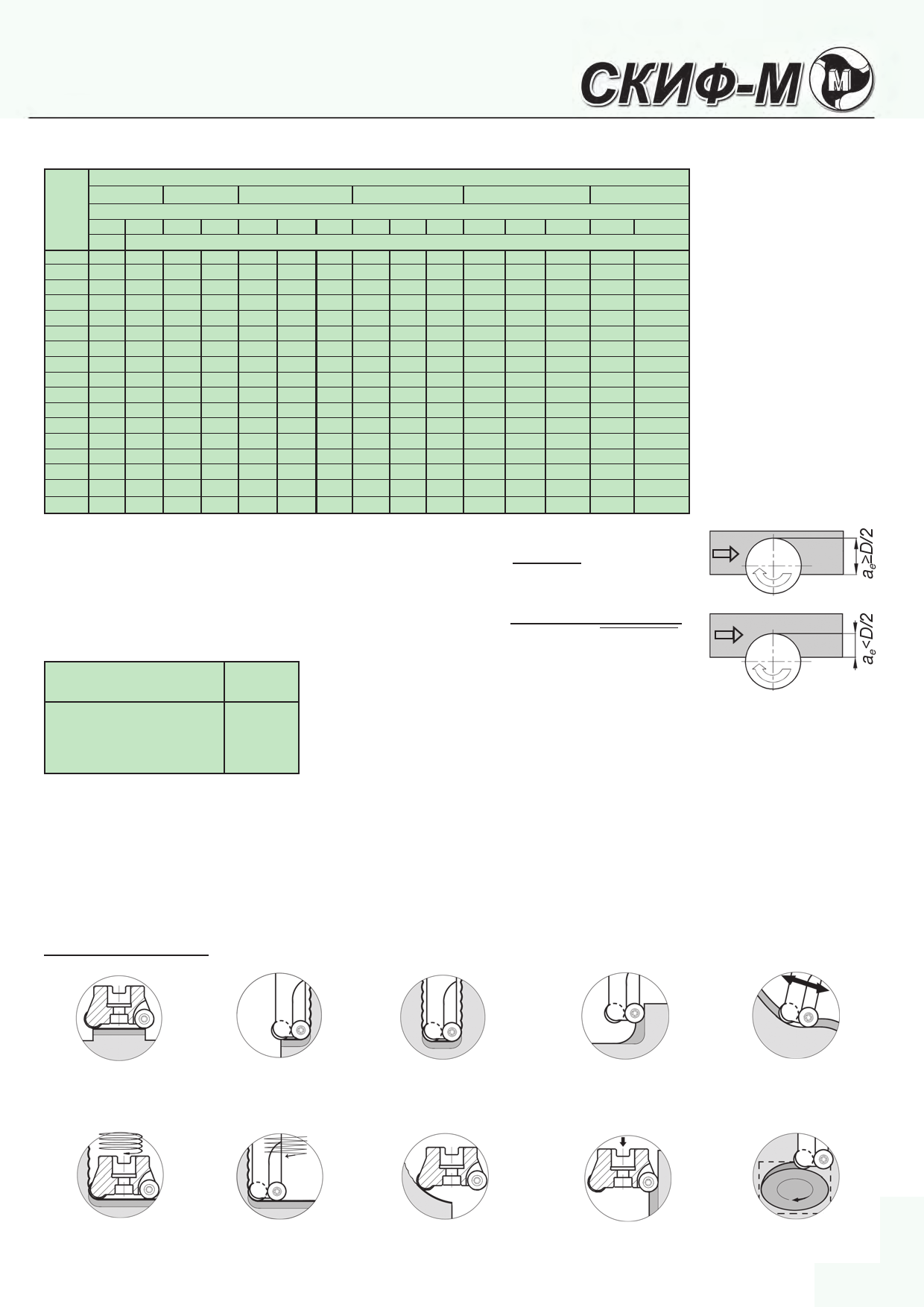

Расчетное значение эффективного диаметра (De) торцовых фрез с круглыми пластинами
Таблица 2
ap,
мм
50
D - диаметр фрезы, мм
63 80
100
Обозначение пластины
125
160
RP12 RP16 RP12 RP16 RP12 RP16 RP20 RP12 RP16 RP20 RP12 RP16 RP20 RP16 RP20
De, мм
0,2 41,1 37,6 54,1 50,6 71,1 67,6 64,0 91,1 87,6 84,0 116,1 112,6 109,0 147,6 144,0
0,4 42,3 39,0 55,3 52,0 72,3 69,0 65,6 92,3 89,0 85,6 117,3 114,0 110,6 149,0 145,6
0,6 43,2 40,1 56,2 53,1 73,2 70,1 66,8 93,2 90,1 86,8 118,2 115,1 111,8 150,1 146,8
0,8 44,0 41,0 57,0 54,0 74,0 71,0 67,8 94,0 91,0 87,8 119,0 116,0 112,8 151,0 147,8
1,2 45,2 42,4 58,2 55,4 75,2 72,4 69,5 95,2 92,4 89,5 120,2 117,4 114,5 152,4 149,5
1,6 46,2 43,6 59,2 56,6 76,2 73,6 70,9 96,2 93,6 90,9 121,2 118,6 115,9 153,6 150,9
2,5 47,7 45,6 60,7 58,6 77,7 75,6 73,2 97,7 95,6 93,2 122,7 120,6 118,2 155,6 153,2
3,2 48,6 46,8 61,6 59,8 78,6 76,8 74,7 98,6 96,8 94,7 123,6 121,8 119,7 156,8 154,7
4,0 49,3 47,9 62,3 60,9 79,3 77,9 76,0 99,3 97,9 96,0 124,3 122,9 121,0 157,9 156,0
4,5 49,6 48,4 62,6 61,4 79,6 78,4 76,7 99,6 98,4 96,7 124,6 123,4 121,7 158,4 156,7
5,0 49,8 48,8 62,8 61,8 79,8 78,8 77,3 99,8 98,8 97,3 124,8 123,8 122,3 158,8 157,3
6,0 50,0 49,5 63,0 62,5 80,0 79,5 78,3 100,0 99,5 98,3 125,0 124,5 123,3 159,5 158,3
6,5
49,7
62,7
79,7 78,7
99,7 98,7
124,7 123,7 159,7 158,7
7,0
49,9
62,9
79,9 79,1
99,9 99,1
124,9 124,1 159,9 159,1
8,0
50,0
63,0
80,0 79,6
100,0 99,6
125,0 124,6 160,0 159,6
9,0
79,9 99,9
124,9
159,9
10,0
80,0 100,0
125,0
160,0
Подача на зуб (мм/зуб) при ширине фрезерования, большей
или равной половине эффективного диаметра
fz=
iC hex
De - D1
Подача на зуб (мм/зуб) при ширине фрезерования, меньшей
половины эффективного диаметра
fz=
2(De
De iC
- D1 )
hex
Deae
-
ae2
Толщина пластины, мм
<3,18
3,18 - 3,97
4,76 - 5,56
>6,35
hex
мм
0,1 - 0,15
0,2
0,3
0,4 - 0,7
Где: hex - максимальное сечение среза, мм
Значение hex для фрез с круглыми пластинами выбирают по таблице на стр. J17.
В общем случае предельные значения hex зависят от толщины пластины.
Лучше всего фрезы работают с небольшими глубинами резания, где круглые пластины позволяют увеличить подачу на
зуб в 4-5 раз за счет небольшой толщины стружки. Небольшие радиальная и осевая глубины резания приводят к сокращению
времени контакта инструмента и заготовки. Низкие силы резания (F) и небольшое тепловыделение позволяют увеличить скорость
резания на 50-100%. Это обстоятельство в сочетании с высокой подачей на зуб позволяет увеличить минутную подачу стола в
5-10 раз по сравнению с обычным фрезерованием.
Область применения:
Торцевое
фрезерование
Фрезерование
уступов
Обработка
полных пазов
Фрезерование
ребер жесткости
Профильное
фрезерование
Винтовая
интерполяция
