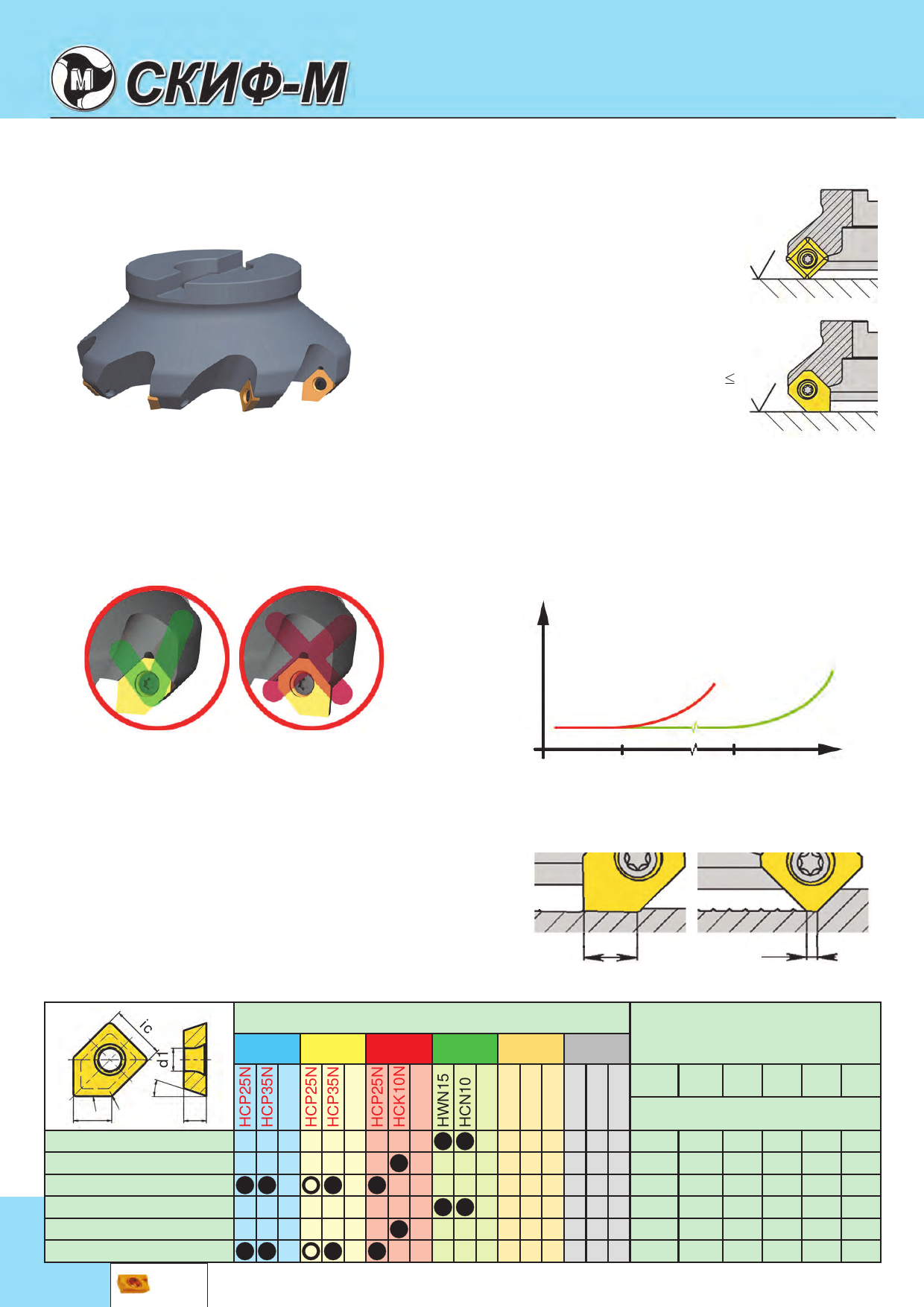

Торцовые ФРЕЗЫ
Зачистные пластины Wiper
*Высокопроизводительная
чистовая обработка.
SDHT..
Ra > 3,4
XDHW..
Ra 0,95
Для получения высокого качества обрабатываемой поверхности вместе со стандартными СМП устанавливаются
одна или несколько зачистных пластин. Зачистная пластина Wiper используется при работе фрезами большого диаметра
и мелким шагом зубьев, а также при работе с высокими подачами на оборот. Особая геометрия и модифицированный
радиус при вершине позволяют снизить шероховатость. Зачистные пластины имеют одну режущую кромку и
устанавливаются так, как показано ниже на рисунке:
Шероховатость поверхности
Ra
мм
обычная пластина
зачистная пластина
Примечание: Зачистная пластина в осевом направлении
должна выступать на 0,02 мм относительно остальных
пластин.
Оптимальная глубина резания в целях
уменьшения риска вибраций и ограничения осевой
нагрузки должна быть в пределах 0,8-1,0 мм.
fn - подача на оборот, мм/об.
Ra - шероховатость поверхности, мм.
b l fn
мм/об
Принцип работы
lb
Размеры пластин с другими сплавами, см стр. B44.
Марка твердого сплава
PMK N S
bR r
S
XDHW0903AEFN-AL
XDHW0903AEEN-G
XDHW0903AESN-S
XDHW1204AEFN-AL
XDHW1204AEEN-G
XDHW1204AESN-S
C14
B44
info@skif-m-tools.ru
www.skif-m-tools.ru
Основные размеры
H
ic S d1 r b R
мм
9,525 3,18 3,4 1,0 5,5 125
9,525 3,18 3,4 1,0 5,5 125
9,525 3,18 3,4 1,0 5,5 125
12,7 4,76 5,5 1,0 7,5 150
12,7 4,76 5,5 1,0 7,5 150
12,7 4,76 5,5 1,0 7,5 150
